ストレートアダプター US1613U
材質
- 鉄
タイプ
- ストレート
ねじ形状
- オスねじ
- 袋ナット／加締ナット
シール形状
- オスシート
- メスシート
ねじタイプ
- ユニファイ
付加機能
最高使用圧力
JIS B 8363
| ネジサイズ | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1 1/4 | 1 1/2 | 2 |
|---|---|---|---|---|---|---|---|---|
| 最高使用圧力 MPa | 35 | 35 | 35 | 28 | 21 | 17 | 11 | 11 |
接続口金具：SR04（ユニファイねじ）
- 材 質：SS400又はS15C相当以上
- 表面処理：電気亜鉛めっき三価クロメート

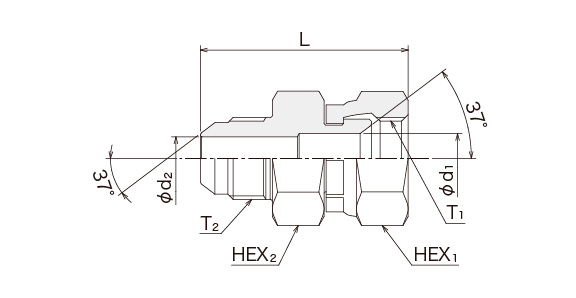

| 呼び径 | ねじT1 UNF・UN |
ねじT2 | Φd1mm | Φd2mm | Lmm | HEX1mm | HEX2mm |
|---|---|---|---|---|---|---|---|
| 3/4 | 3/4‐16 | 3/4‐16 | 10.0 | 10.0 | 46.5 | 27 | 27 |
| 3/4×1 1/16 | 3/4‐16 | 1 1/16‐12 | 10.0 | 16.0 | 54.0 | 27 | 32 |
| 1 1/16×3/4 | 1 1/16‐12 | 3/4‐16 | 16.0 | 10.0 | 53.5 | 36 | 36 |
| 1 5/16×1 5/16 | 1 5/16‐12 | 1 5/16‐12 | 21.5 | 21.5 | 61.5 | 41 | 41 |
（注意）予告なしに、改善（品質・性能・価格等）の為寸法等を変更する事がありますのでご了承ください。
