Pickup製品紹介PICKUP
OPWF

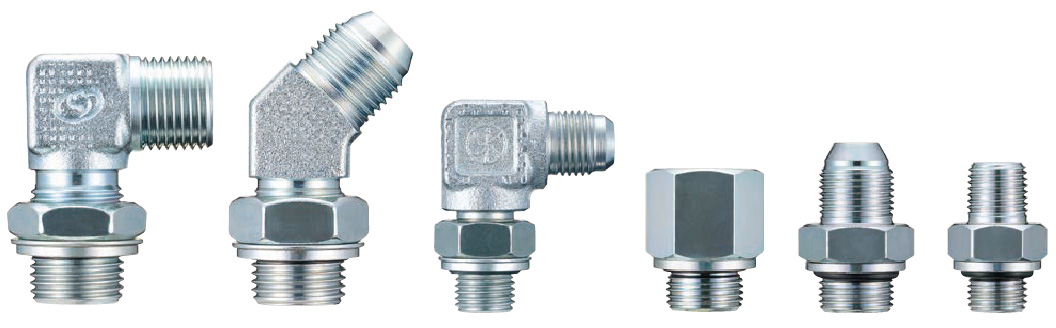

弊社SSOPWF・SWOPWFは
従来のＯリングポートが不要に！
特許出願中

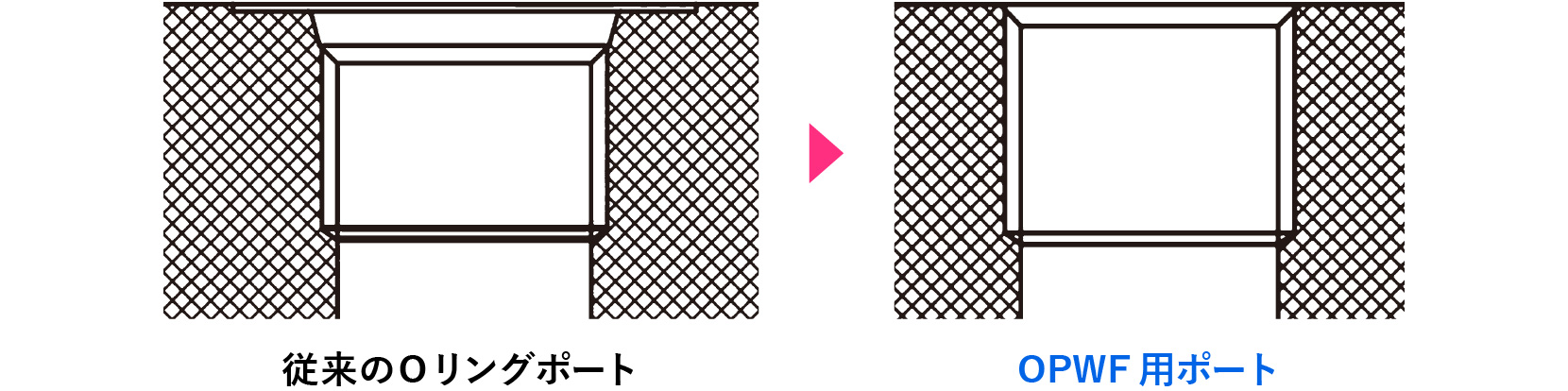

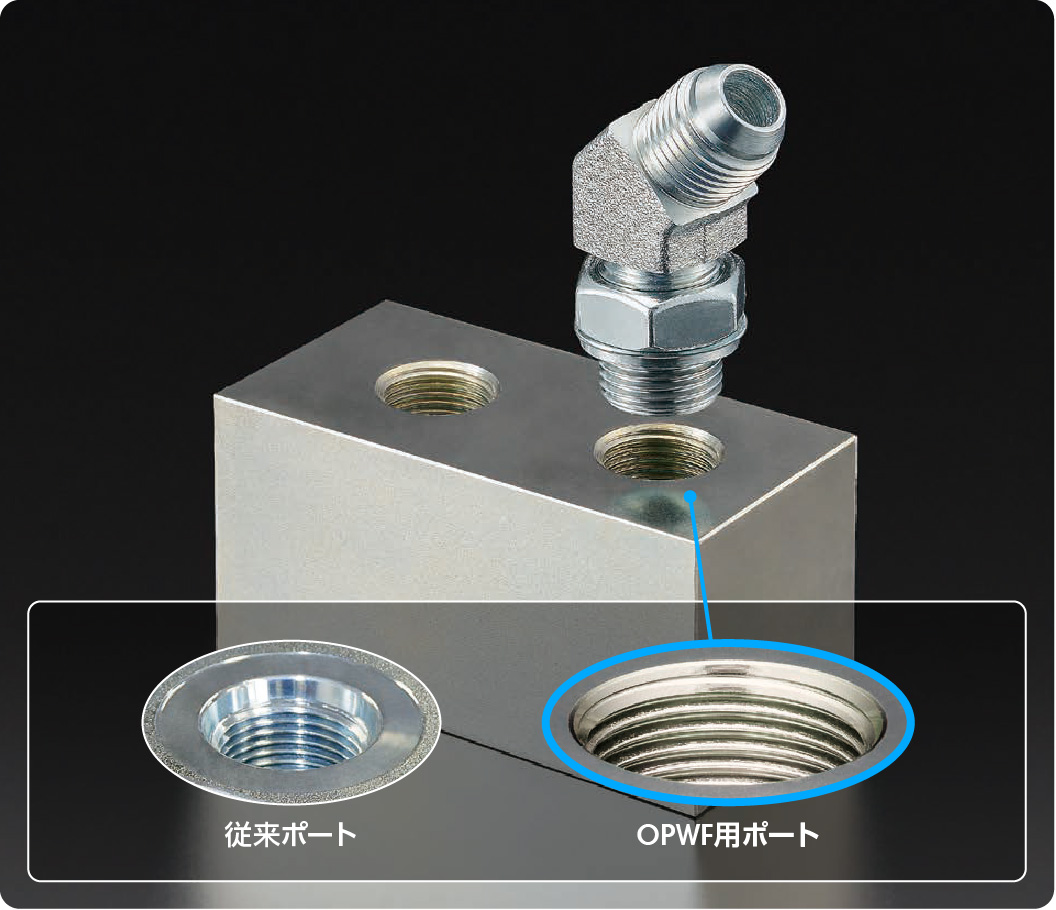

SSOPWF・SWOPWFの使用により、相手側はＯリングポートである必要がありません。
ストレートネジの加工だけで済みますので、マニフォールドなどの製作費を下げることが可能になります。

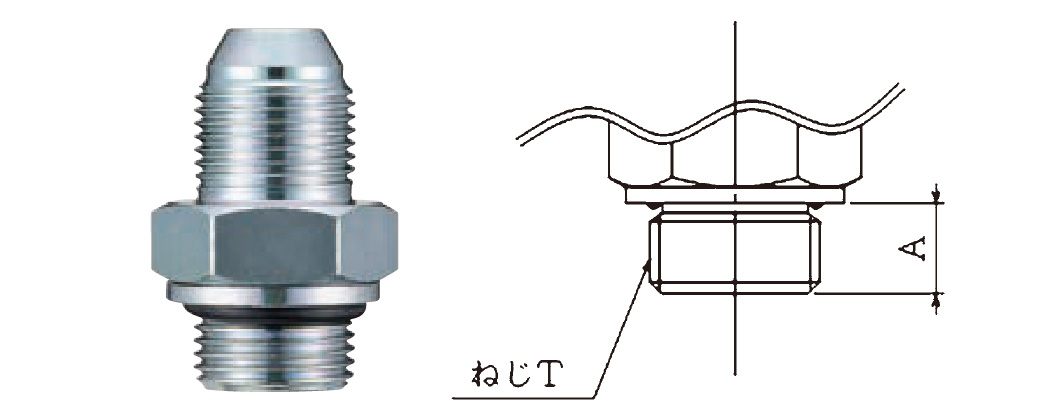

SSOPWF

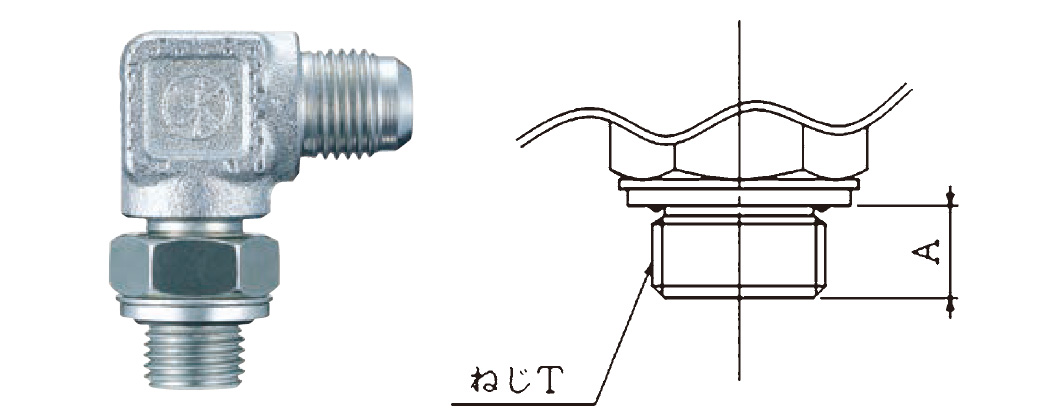

| サイズ | ねじT | Amm |
|---|---|---|
| 6 | G1/4 | 13 |
| 9 | G3/8 | 13 |
| 12 | G1/2 | 17 |
SWOPWF
| サイズ | ねじT | Amm |
|---|---|---|
| 6 | G1/4 | 13 |
| 9 | G3/8 | 15 |
| 12 | G1/2 | 16 |
仕 様
- 材 質：SS400又は
S15c相当以上 - 使用可能流体：一般作動油
- 最高使用圧力：
6・9・12…34.5MPa≒350kgf/cm2
適用
アダプタ
- SSOシリーズ：
SIZE 6・9・12 - SWOシリーズ：
SIZE 6・9・12

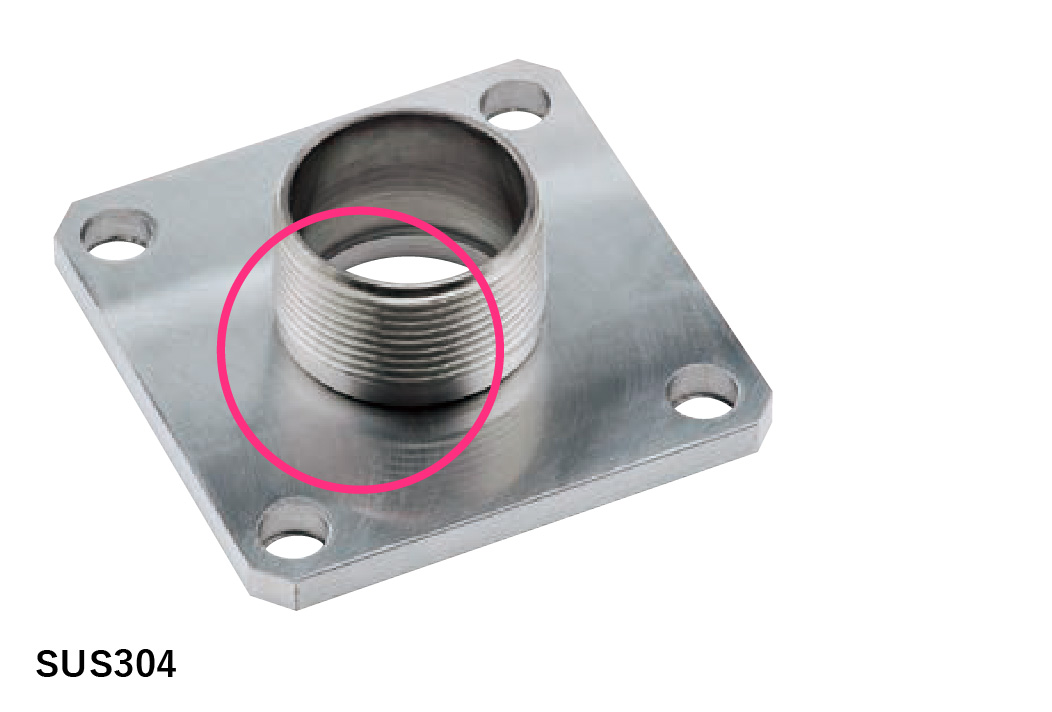

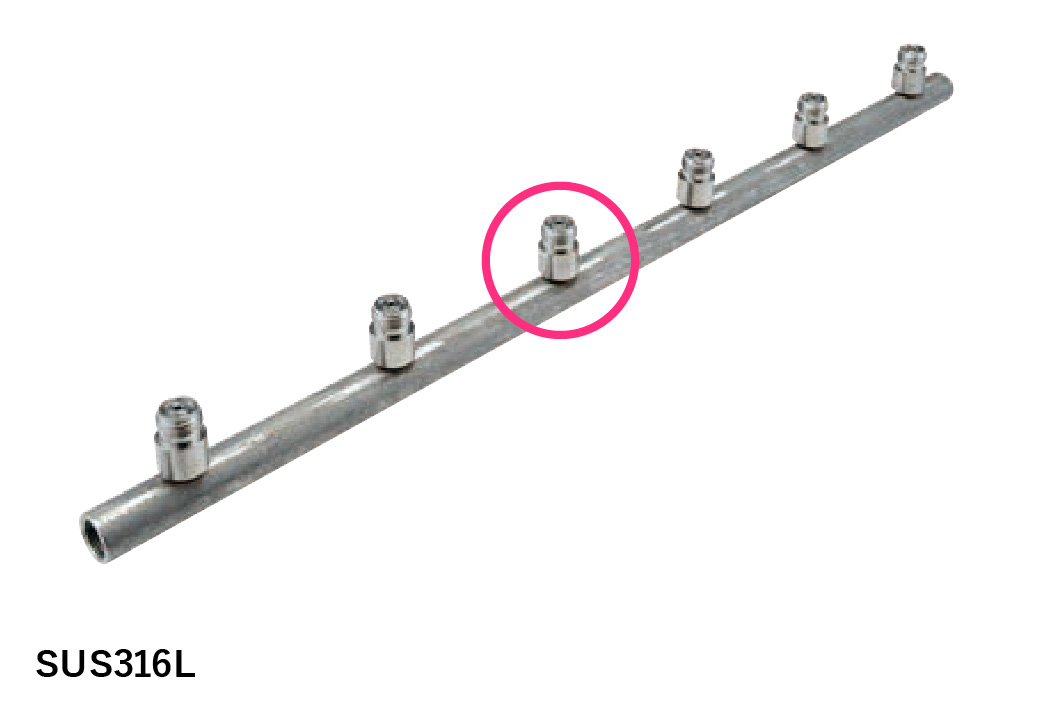

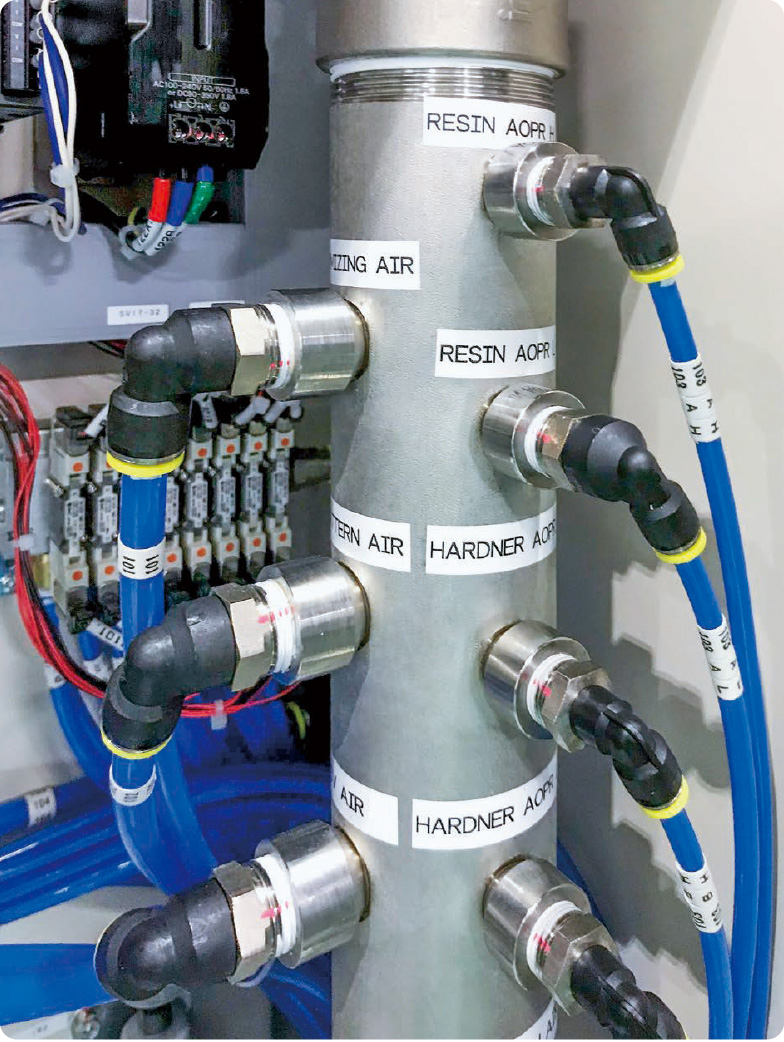

ステンレスヘッダー

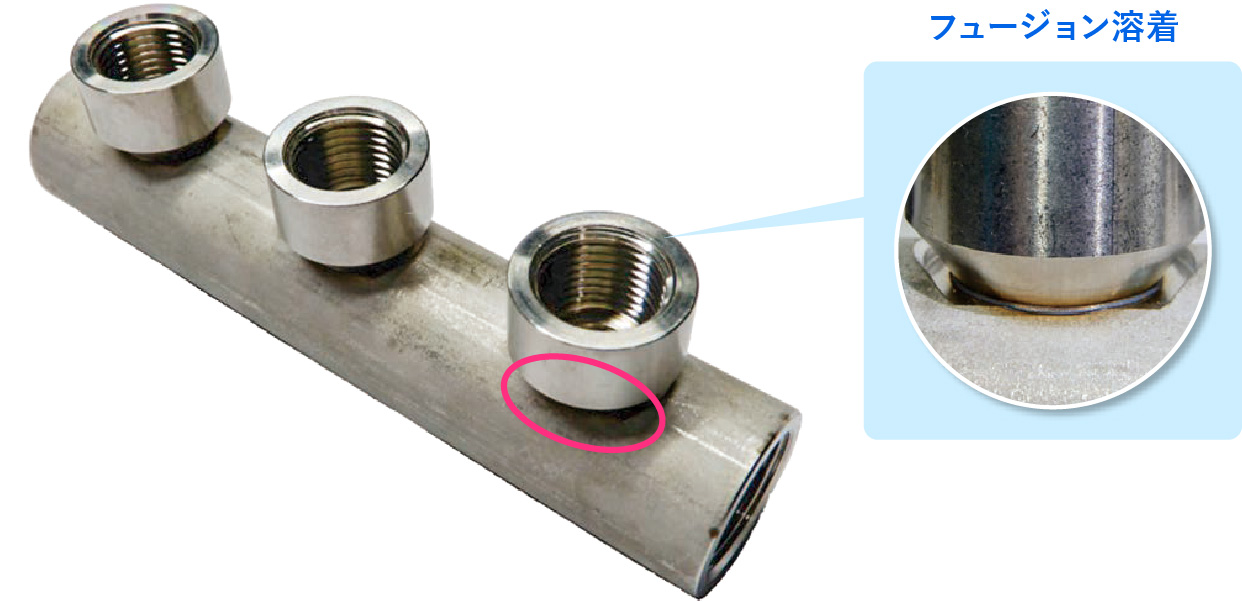

ステンレス配管における溶接技術に革命を起こした
「瞬間全周溶接（フュージョン溶着）」
（第35回素形材産業技術賞会長賞受賞）にて製作している
オリジナルステンレスヘッダーです。
仕 様
- 材 質：SUS304
- 最高使用圧力：0.7MPa≒7kgf/cm2
- 使用可能流体：水・空気

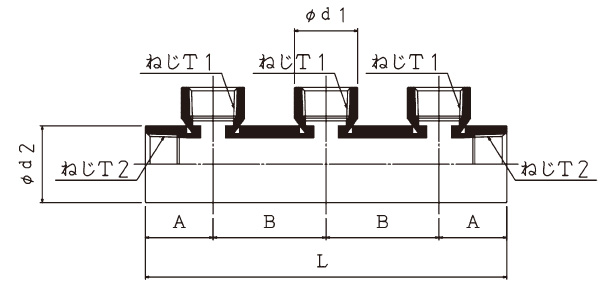

標準寸法表
型番：PB
| 型 番 | 分枝数 | ねじT1 | ねじT2 | Amm | Bmm | （l） | Φd1mm | Φd1mm | Lmm |
|---|---|---|---|---|---|---|---|---|---|
| PB-2 | 2 | Rc1/2 | Rc3/4 | 30 | 50 | 34 | 28 | 34 | 110 |
| PB-3 | 3 | 160 | |||||||
| PB-4 | 4 | 210 | |||||||
| PB-5 | 5 | 260 | |||||||
| PB-6 | 6 | 310 | |||||||
| PB-7 | 7 | 360 |
その他のフュージョン溶着例
フランジ
洗浄装置
SK式スイベルジョイント
（スウィングタイプ）
高い圧力がかかった状態においても
ホースにかかる負荷を減らして
リスクの軽減を実現します

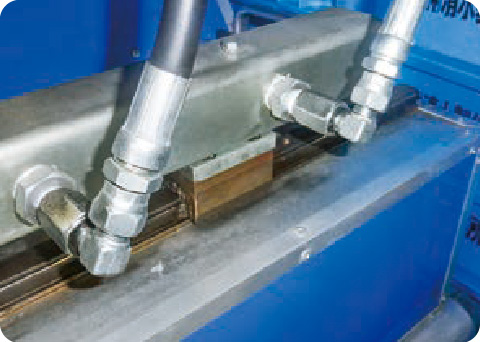

油圧ホース配管における最大のリスク、それはねじれや曲げを伴う配管接続時です。
その不安を最大限コンパクトな形で解消し、特殊車両をはじめ様々なモーション機構で採用されているのがSK式スイベルジョイントです。
仕 様
- 常用圧力（SS）：
6・9・12…210Kgf/cm2
19・25……140Kgf/cm2 - 常用圧力（SUS304）：
6・9・12…70Kgf/cm2
19・25……50Kgf/cm2 - 使用流体：一般作動油
保証期間
- 1年間、または揺動回数10万回

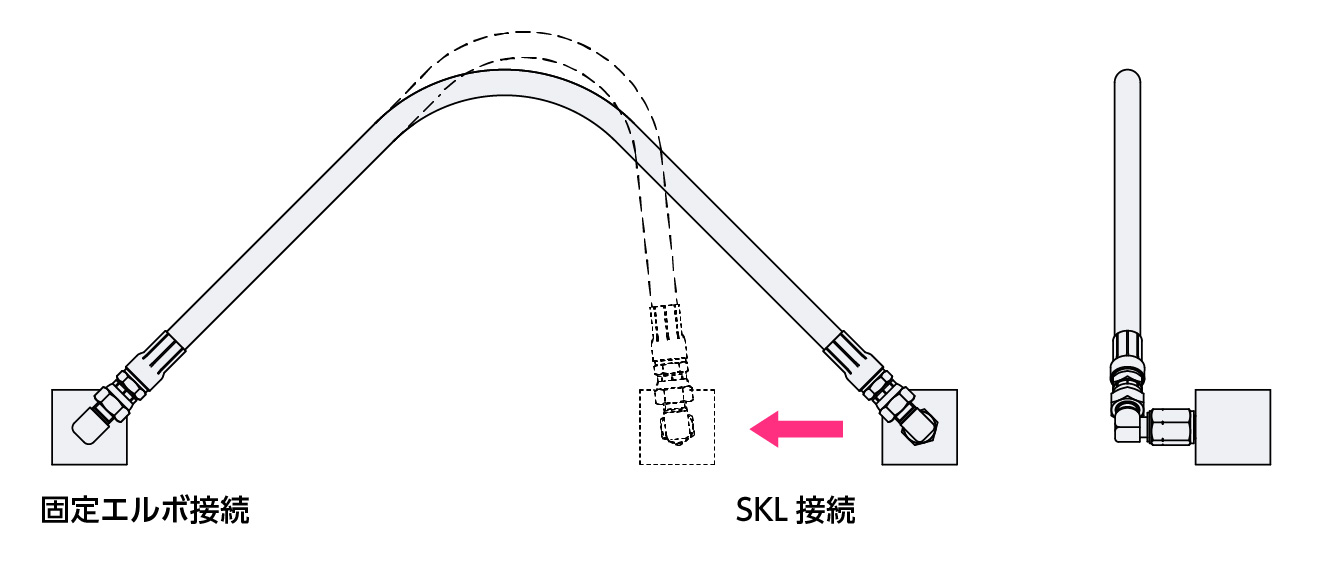

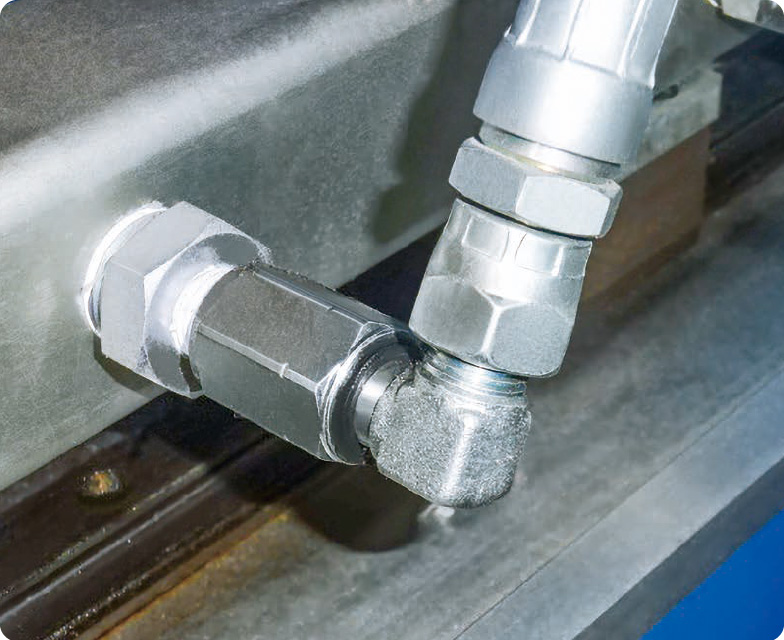

使用例1固定エルボとの組合せ

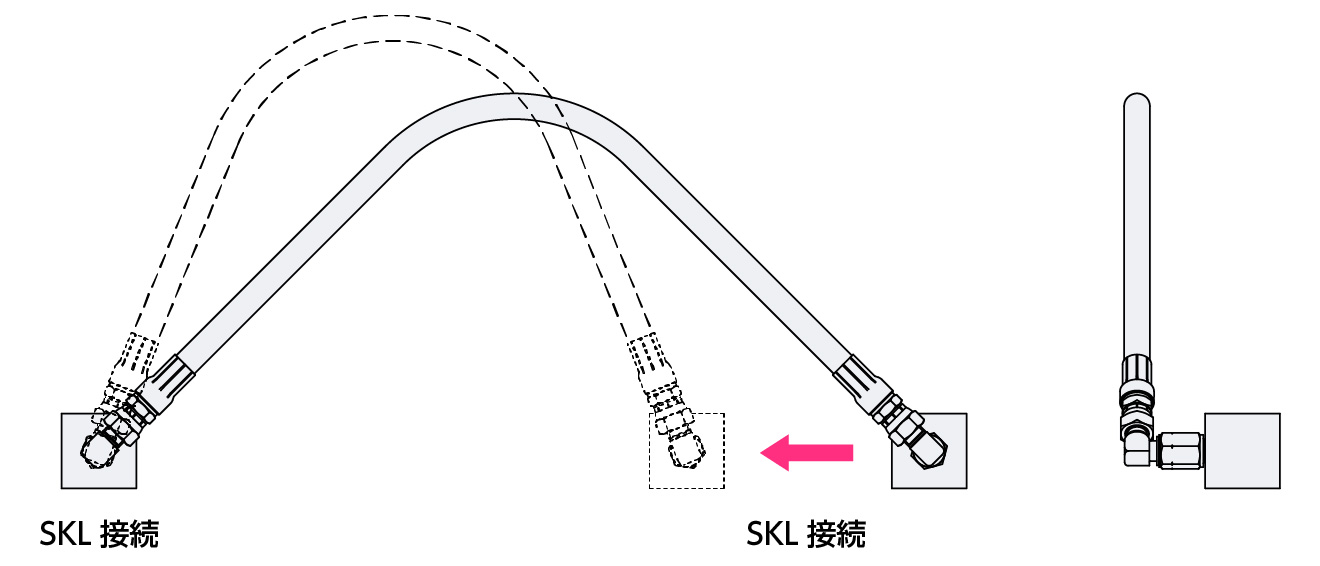

SKLをご使用いただくと、ホースの接続位置が移動したときSKLが動きホースにかかるストレスを軽減します。
使用例2SKL同士の組合せ
両端SKLをご使用いただくと、片方のみに比べてなおいっそうホースにかかるストレスが最小の位置になります。
使用例3ストレートタイプとの組合せ

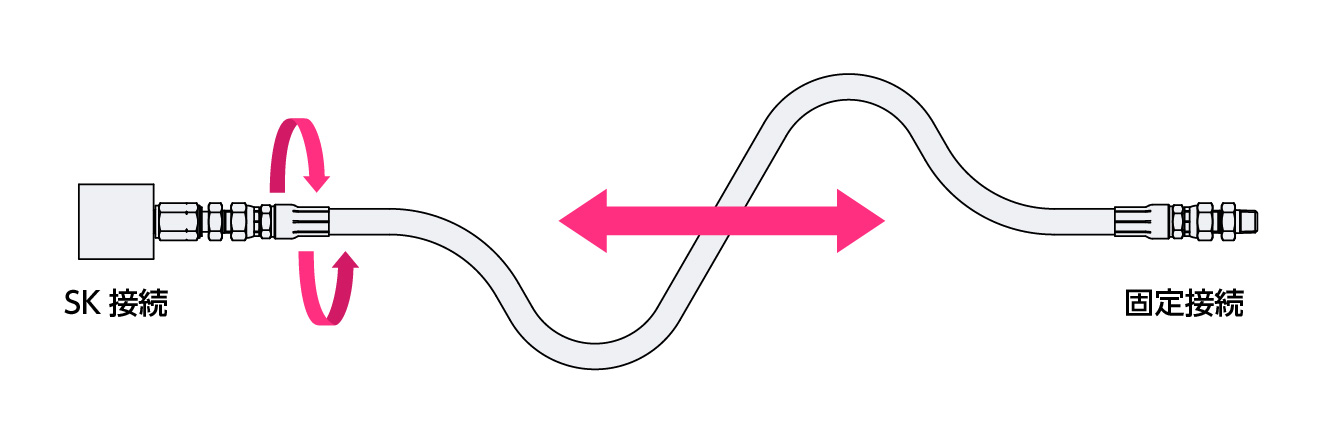

SKスイベルをご使用いただくと、ホースのねじれに応じてSKスイベルがホースのストレス低減位置に回転します。
