ストレートアダプター US1613GU
材質
- 鉄
タイプ
- ストレート
ねじ形状
- オスねじ
- 袋ナット／加締ナット
シール形状
- オスシート
- メスシート
ねじタイプ
- G／PF
- ユニファイ
付加機能
最高使用圧力
JIS B 8363
| ネジサイズ | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1 1/4 | 1 1/2 | 2 |
|---|---|---|---|---|---|---|---|---|
| 最高使用圧力 MPa | 35 | 35 | 35 | 28 | 21 | 17 | 11 | 11 |
接続口金具：SR04（ユニファイねじ）
- 材 質：SS400又はS15C相当以上
- 表面処理：電気亜鉛めっき三価クロメート

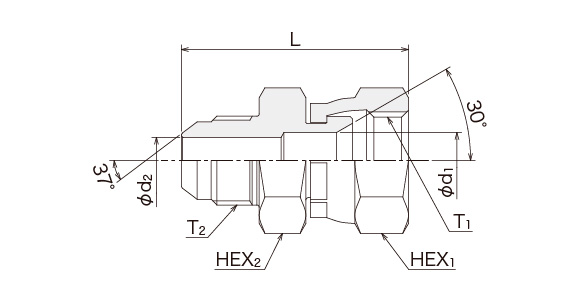

| 呼び径 | ねじT1 | ねじT2 UNF・UN |
Φd1mm | Φd2mm | Lmm | HEX1mm | HEX2mm |
|---|---|---|---|---|---|---|---|
| 9×9/16 | G3/8 | 9/16‐18 | 7.0 | 5.5 | 42.5 | 22 | 19 |
| 12×3/4 | G1/2 | 3/4‐16 | 10.0 | 10.0 | 48.0 | 27 | 27 |
| 19×3/4 | G3/4 | 3/4‐16 | 16.0 | 10.0 | 53.0 | 36 | 32 |
| 19×1 1/16 | G3/4 | 1 1/16‐12 | 16.0 | 16.0 | 58.0 | 36 | 32 |
| 25×1 1/16 | G1 | 1 1/16‐12 | 21.5 | 16.0 | 61.0 | 41 | 36 |
| 25×1 5/16 | G1 | 1 5/16‐12 | 21.5 | 21.5 | 62.5 | 41 | 41 |
（注意）予告なしに、改善（品質・性能・価格等）の為寸法等を変更する事がありますのでご了承ください。
