製品情報PRODUCT
90°エルボアダプター UL90(16)UR
材質
- 鉄
タイプ
- 90°エルボ
ねじ形状
- オスねじ
- 袋ナット／加締ナット
シール形状
- メスシート
- シール材
ねじタイプ
- R／Rc／PT
- ユニファイ
付加機能
最高使用圧力
JIS B 8363
| ネジサイズ | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1 1/4 | 1 1/2 | 2 |
|---|---|---|---|---|---|---|---|---|
| 最高使用圧力 MPa | 35 | 35 | 35 | 28 | 21 | 17 | 11 | 11 |
UR.png)
UR.jpg)
- 材 質：SS400又はS15C相当以上
- 表面処理：電気亜鉛めっき三価クロメート

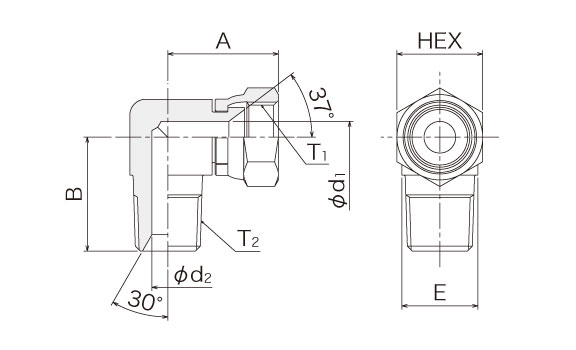

| 呼び径 | ねじT1 UNF・UN |
ねじT2 | Amm | Bmm | Φd1mm | Φd2mm | Emm | HEXmm |
|---|---|---|---|---|---|---|---|---|
| 7/16×6 | 7/16-20 | R1/4 | 25.4 | 25 | 4.4 | 5.5 | 17 | 17 |
| 9/16×9 | 9/16-18 | R3/8 | 31.8 | 30 | 7.0 | 7.0 | 19 | 19 |
| 3/4×12 | 3/4-16 | R1/2 | 35.1 | 36 | 10.0 | 10.0 | 24 | 27 |
| 7/8×12 | 7/8-14 | R1/2 | 41.2 | 36 | 10.0 | 10.0 | 24 | 27 |
| 1 1/16×19 | 1 1/16-12 | R3/4 | 44.5 | 43 | 16.0 | 16.0 | 30 | 36 |
| 1 5/16×25 | 1 5/16-12 | R1 | 50.8 | 50 | 21.5 | 22.0 | 36 | 41 |
（注意）予告なしに、改善（品質・性能・価格等）の為寸法等を変更する事がありますのでご了承ください。
