45°エルボアダプター UL45(1613)U
材質
- 鉄
タイプ
- 45°エルボ
ねじ形状
- オスねじ
- 袋ナット／加締ナット
シール形状
- オスシート
- メスシート
ねじタイプ
- ユニファイ
付加機能
最高使用圧力
JIS B 8363
| ネジサイズ | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1 1/4 | 1 1/2 | 2 |
|---|---|---|---|---|---|---|---|---|
| 最高使用圧力 MPa | 35 | 35 | 35 | 28 | 21 | 17 | 11 | 11 |
U.png)
U.jpg)
接続口金具：SR04（Uねじ）
- 材 質：SS400又はS15C相当以上
- 表面処理：電気亜鉛めっき三価クロメート

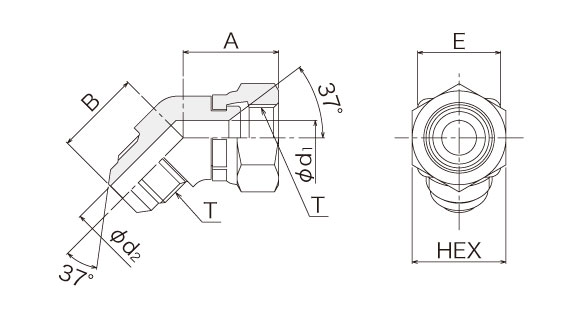

| 呼び径 | ねじT UNF・UN |
Amm | Bmm | Φd1mm | Φd2mm | Emm | HEXmm |
|---|---|---|---|---|---|---|---|
| 7/16 | 7/16-20 | 23.0 | 20.0 | 4.4 | 4.4 | 14 | 17 |
| 9/16 | 9/16-18 | 28.0 | 21.0 | 7.5 | 7.5 | 14 | 19 |
| 3/4 | 3/4-16 | 32.5 | 25.0 | 9.9 | 9.9 | 19 | 27 |
| 7/8 | 7/8-14 | 36.5 | 28.2 | 12.3 | 12.3 | 22 | 27 |
| 1 1/16 | 1 1/16-12 | 38.0 | 32.5 | 15.5 | 15.5 | 27 | 36 |
| 1 5/16 | 1 5/16-12 | 44.5 | 37.4 | 21.5 | 21.5 | 33 | 41 |
（注意）予告なしに、改善（品質・性能・価格等）の為寸法等を変更する事がありますのでご了承ください。
