45°エルボアダプター UL45(1613)

材質

  • 鉄

タイプ

  • 45°エルボ

ねじ形状

  • オスねじ
  • 袋ナット／加締ナット

シール形状

  • オスシート
  • メスシート

ねじタイプ

  • G／PF

付加機能

    最高使用圧力

    JIS B 8363

    ネジサイズ1/43/81/23/411 1/41 1/22
    最高使用圧力　MPa3535352821171111

    UL45(1613)

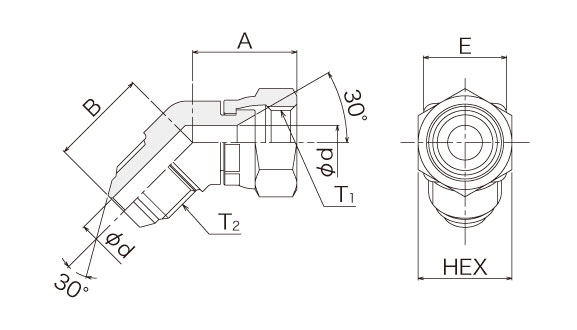

    図面

    接続口金具：SR04

    • 材　　質：SS400又はS15C相当以上
    • 表面処理：電気亜鉛めっき三価クロメート
    呼び径 ねじT1 ねじT2 Amm Bmm Φdmm Emm HEXmm
    6 G1/4 G1/4 24 22.0 5.5 17 19
    9 G3/8 G3/8 27 24.5 7.0 19 22
    12 G1/2 G1/2 30 28.0 10.0 24 27
    19 G3/4 G3/4 41 31.5 16.0 30 36
    25 G1 G1 46 34.5 22.0 36 41
    32 G1 1/4 G1 1/4 53 41.0 28.0 45 50
    38 G1 1/2 G1 1/2 58 43.0 34.0 50 60
    50 G2 G2 64 50.0 45.0 63 70

    （注意）予告なしに、改善（品質・性能・価格等）の為寸法等を変更する事がありますのでご了承ください。
