45°エルボアダプター UL45(0609)

材質

タイプ

  • 45°エルボ

ねじ形状

  • オスねじ
  • 袋ナット/加締ナット

シール形状

  • オスシート
  • メスシート

ねじタイプ

  • G/PF

付加機能

    最高使用圧力

    JIS B 8363

    ネジサイズ1/43/81/23/411 1/41 1/22
    最高使用圧力 MPa3535352821171111

    UL45(0609)

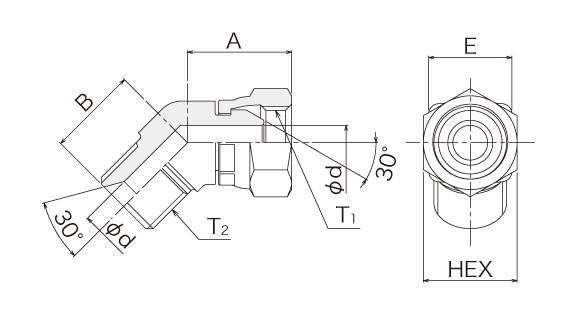

    図面

    接続口金具:SR02・SR05

    • 材  質:SS400又はS15C相当以上
    • 表面処理:電気亜鉛めっき三価クロメート
    呼び径 ねじT1 ねじT2 Amm Bmm Φdmm Emm HEXmm
    6 G1/4 G1/4 24 19 5.5 17 19
    9 G3/8 G3/8 27 22 7.0 19 22
    12 G1/2 G1/2 34 26 10.0 24 27
    19 G3/4 G3/4 41 30 16.0 30 36
    25 G1 G1 46 34 22.0 36 41
    32 G1 1/4 G1 1/4 53 38 28.0 45 50
    38 G1 1/2 G1 1/2 58 40 33.0 50 60
    50 G2 G2 64 48 44.0 63 70

    (注意)予告なしに、改善(品質・性能・価格等)の為寸法等を変更する事がありますのでご了承ください。
