口金 TY（セット品）
材質
- 鉄
タイプ
- 口金
ねじ形状
- メスねじ
シール形状
- シール材
ねじタイプ
- R／Rc／PT
付加機能
最高使用圧力
JIS B 8363
| ネジサイズ | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1 1/4 | 1 1/2 | 2 |
|---|---|---|---|---|---|---|---|---|
| 最高使用圧力 MPa | 35 | 35 | 35 | 28 | 21 | 17 | 11 | 11 |
- 材 質：SS400又はS15C相当以上
- 表面処理：電気亜鉛めっき三価クロメート

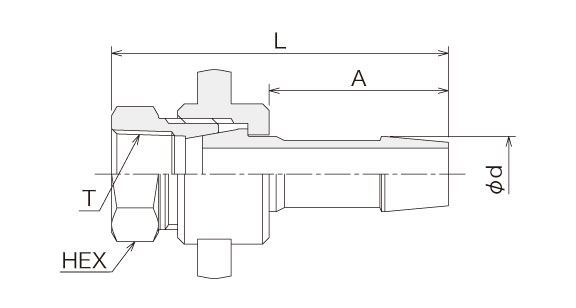

| 呼び径 | ねじT | Amm | Φdmm | Lmm | HEXmm |
|---|---|---|---|---|---|
| 19×12 | Rc3/4 | 51.0 | 15.0 | 96 | 35 |
| 19 | Rc3/4 | 55.0 | 22.5 | 99 | 35 |
| 25 | Rc1 | 60.0 | 29.0 | 112 | 46 |
| 32 | Rc1 1/4 | 66.0 | 35.0 | 131 | 54 |
| 38 | Rc1 1/2 | 72.0 | 41.0 | 138 | 62 |
| 50 | Rc2 | 88.0 | 53.0 | 155 | 77 |
（注意）予告なしに、改善（品質・性能・価格等）の為寸法等を変更する事がありますのでご了承ください。
