製品情報PRODUCT
T型アダプター T-G2-G2-G2
材質
- 鉄
タイプ
- T型
ねじ形状
- オスねじ
シール形状
- オスシート
ねじタイプ
- G／PF
付加機能
最高使用圧力
JIS B 8363
| ネジサイズ | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1 1/4 | 1 1/2 | 2 |
|---|---|---|---|---|---|---|---|---|
| 最高使用圧力 MPa | 35 | 35 | 35 | 28 | 21 | 17 | 11 | 11 |
接続口金具：SR04
- 材 質：SS400又はS15C相当以上
- 表面処理：電気亜鉛めっき三価クロメート

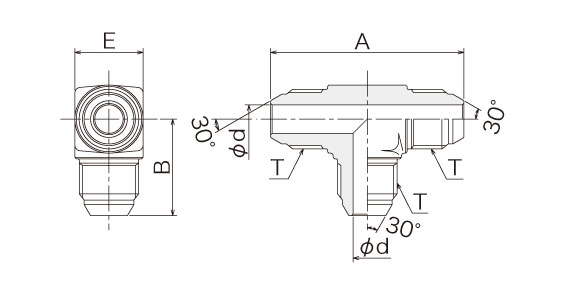

| 呼び径 | ねじT | Amm | Bmm | Φdmm | Emm |
|---|---|---|---|---|---|
| 6 | G1/4 | 52 | 26.0 | 5.5 | 17 |
| 9 | G3/8 | 61 | 30.5 | 7.0 | 19 |
| 12 | G1/2 | 68 | 34.0 | 11.0 | 24 |
| 19 | G3/4 | 77 | 38.5 | 16.0 | 30 |
| 25 | G1 | 87 | 42.0 | 21.5 | 36 |
（注意）予告なしに、改善（品質・性能・価格等）の為寸法等を変更する事がありますのでご了承ください。
