T型アダプター T-G1-G1-Rc
材質
- 鉄
タイプ
- T型
ねじ形状
- オスねじ
- メスねじ
シール形状
- メスシート
- シール材
ねじタイプ
- G／PF
- R／Rc／PT
付加機能
最高使用圧力
JIS B 8363
| ネジサイズ | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1 1/4 | 1 1/2 | 2 |
|---|---|---|---|---|---|---|---|---|
| 最高使用圧力 MPa | 35 | 35 | 35 | 28 | 21 | 17 | 11 | 11 |
接続口金具：SR01・SR05
- 材 質：SS400又はS15C相当以上
- 表面処理：電気亜鉛めっき三価クロメート

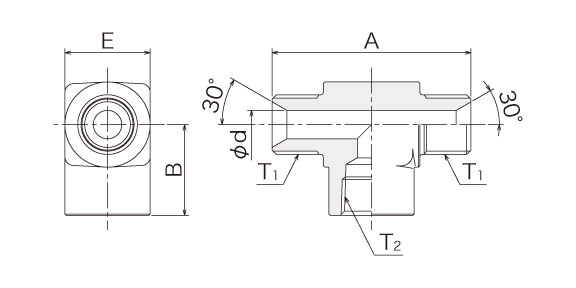

| 呼び径 | ねじT1 | ねじT2 | Amm | Bmm | Φdmm | Emm |
|---|---|---|---|---|---|---|
| 6 | G1/4 | Rc1/4 | 50 | 23 | 5.5 | 19 |
| 9 | G3/8 | Rc3/8 | 58 | 28 | 8.0 | 24 |
| 12 | G1/2 | Rc1/2 | 70 | 32 | 10.0 | 30 |
| 19 | G3/4 | Rc3/4 | 82 | 40 | 16.0 | 36 |
（注意）予告なしに、改善（品質・性能・価格等）の為寸法等を変更する事がありますのでご了承ください。
