45°エルボアダプター SWO6ORFSUG
材質
- 鉄
タイプ
- 45°エルボ
ねじ形状
- オスねじ
シール形状
- Oリング
- ORFS
ねじタイプ
- G／PF
- ユニファイ
付加機能
最高使用圧力
JIS B 8363
| ネジサイズ | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1 1/4 | 1 1/2 | 2 |
|---|---|---|---|---|---|---|---|---|
| 最高使用圧力 MPa | 35 | 35 | 35 | 28 | 21 | 17 | 11 | 11 |
- 材 質：SS400又はS15C相当以上
- 表面処理：電気亜鉛めっき三価クロメート

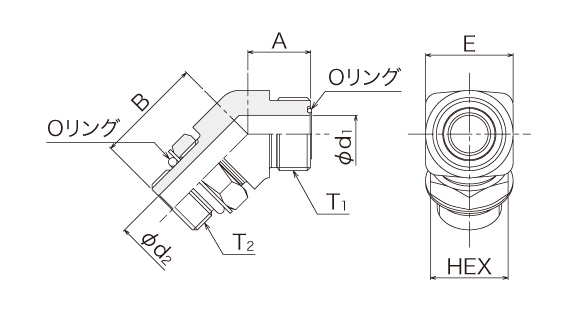

| 呼び径 | ねじT1 UNS・UN・UNF |
ねじT2 | Amm | Bmm | Φd1mm | Φd2mm | Emm | HEXmm |
|---|---|---|---|---|---|---|---|---|
| 9/16×6 | 9/16-18 | G1/4 | 16.0 | 29 | 4.4 | 5.5 | 17 | 19 |
| 11/16×6 | 11/16-16 | G1/4 | 18.8 | 29 | 6.7 | 5.5 | 19 | 19 |
| 11/16×9 | 11/16-16 | G3/8 | 18.8 | 33 | 6.7 | 8.0 | 19 | 22 |
| 13/16×9 | 13/16-16 | G3/8 | 20.3 | 33 | 9.6 | 8.0 | 22 | 22 |
| 13/16×12 | 13/16-16 | G1/2 | 20.3 | 39 | 9.5 | 11.0 | 22 | 27 |
| 1×12 | 1-14 | G1/2 | 23.4 | 39 | 12.3 | 11.0 | 27 | 27 |
| 1×19 | 1-14 | G3/4 | 23.4 | 44 | 12.5 | 16.0 | 27 | 32 |
| 19/16×19 | 1 3/16-12 | G3/4 | 32.0 | 44 | 15.5 | 16.0 | 36 | 32 |
| 23/16×25 | 1 7/16-12 | G1 | 30.0 | 52 | 20.5 | 20.5 | 36 | 41 |
（注意）予告なしに、改善（品質・性能・価格等）の為寸法等を変更する事がありますのでご了承ください。
