45°エルボアダプター SWO5
材質
- 鉄
タイプ
- 45°エルボ
ねじ形状
- オスねじ
シール形状
- オスシート
- Oリング
ねじタイプ
- G／PF
付加機能
最高使用圧力
JIS B 8363
| ネジサイズ | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1 1/4 | 1 1/2 | 2 |
|---|---|---|---|---|---|---|---|---|
| 最高使用圧力 MPa | 35 | 35 | 35 | 28 | 21 | 17 | 11 | 11 |
同径
接続口金具：SR04
- 材 質：SS400又はS15C相当以上
- 表面処理：電気亜鉛めっき三価クロメート

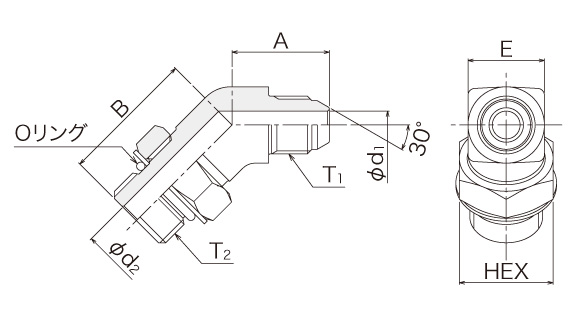

| 呼び径 | ねじT | Amm | Bmm | Φdmm | Emm | HEXmm |
|---|---|---|---|---|---|---|
| 6 | G1/4 | 22.0 | 29 | 5.5 | 14 | 19 |
| 9 | G3/8 | 24.5 | 33 | 8.0 | 19 | 22 |
| 12 | G1/2 | 28.0 | 39 | 11.0 | 22 | 27 |
| 19 | G3/4 | 31.5 | 44 | 16.0 | 27 | 32 |
| 25 | G1 | 34.0 | 47 | 22.0 | 36 | 41 |
| 32 | G1 1/4 | 41.0 | 52 | 27.5 | 45 | 50 |
| 38 | G1 1/2 | 44.0 | 58 | 34.0 | 50 | 55 |
| 50 | G2 | 52.0 | 84 | 44.0 | 63 | 70 |
（注意）予告なしに、改善（品質・性能・価格等）の為寸法等を変更する事がありますのでご了承ください。
異径
接続口金具：SR04
- 材 質：SS400又はS15C相当以上
- 表面処理：電気亜鉛めっき三価クロメート
| 呼び径 | ねじT1 | ねじT2 | Amm | Bmm | Φd1mm | Φd2mm | Emm | HEXmm |
|---|---|---|---|---|---|---|---|---|
| 6×9 | G1/4 | G3/8 | 24.5 | 33 | 5.5 | 8.0 | 19 | 22 |
| 9×12 | G3/8 | G1/2 | 28.0 | 39 | 8.0 | 11.0 | 22 | 27 |
| 12×19 | G1/2 | G3/4 | 31.5 | 44 | 11.0 | 16.0 | 30 | 32 |
| 19×25 | G3/4 | G1 | 34.0 | 47 | 16.0 | 22.0 | 36 | 41 |
（注意）予告なしに、改善（品質・性能・価格等）の為寸法等を変更する事がありますのでご了承ください。
異径
接続口金具：SR04
- 材 質：SS400又はS15C相当以上
- 表面処理：電気亜鉛めっき三価クロメート
| 呼び径 | ねじT1 | ねじT2 | Amm | Bmm | Φd1mm | Φd2mm | Emm | HEXmm |
|---|---|---|---|---|---|---|---|---|
| 9×6 | G3/8 | G1/4 | 24.5 | 33 | 8.0 | 5.5 | 19 | 19 |
| 12×9 | G1/2 | G3/8 | 28.0 | 39 | 11.0 | 8.0 | 22 | 22 |
| 19×12 | G3/4 | G1/2 | 31.5 | 44 | 16.0 | 10.0 | 30 | 27 |
| 25×19 | G1 | G3/4 | 34.0 | 45 | 21.5 | 16.0 | 36 | 32 |
（注意）予告なしに、改善（品質・性能・価格等）の為寸法等を変更する事がありますのでご了承ください。
