製品情報PRODUCT
SUS SUS-UL90(0609)
材質
- ステンレス
タイプ
- 90°エルボ
ねじ形状
- オスねじ
- 袋ナット／加締ナット
シール形状
- オスシート
- メスシート
ねじタイプ
- G／PF
付加機能
最高使用圧力
JIS B 8363
| ネジサイズ | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1 1/4 | 1 1/2 | 2 |
|---|---|---|---|---|---|---|---|---|
| 最高使用圧力 MPa | 35 | 35 | 35 | 28 | 21 | 17 | 11 | 11 |
.png)
.jpg)
接続口金具：SR02・SR05
- 材 質：SUS304

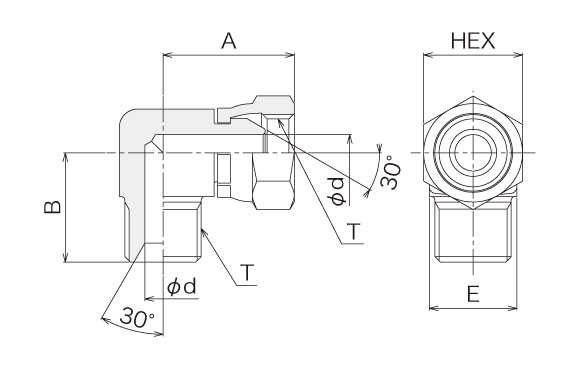

| 呼び径 | ねじT | Amm | Bmm | Φdmm | Emm | HEXmm |
|---|---|---|---|---|---|---|
| 6 | G1/4 | 27 | 21 | 5.5 | 17 | 19 |
| 9 | G3/8 | 32 | 25 | 7.0 | 19 | 22 |
| 12 | G1/2 | 36 | 30 | 10.0 | 24 | 27 |
| 19 | G3/4 | 43 | 35 | 16.0 | 30 | 32 |
| 25 | G1 | 49 | 40 | 22.0 | 36 | 41 |
（注意）予告なしに、改善（品質・性能・価格等）の為寸法等を変更する事がありますのでご了承ください。
