SUS SUS-SSO13

材質

  • ステンレス

タイプ

  • ストレート

ねじ形状

  • オスねじ

シール形状

  • オスシート
  • Oリング

ねじタイプ

  • G/PF

付加機能

    最高使用圧力

    JIS B 8363

    ネジサイズ1/43/81/23/411 1/41 1/22
    最高使用圧力 MPa3535352821171111

    SUS-SSO13

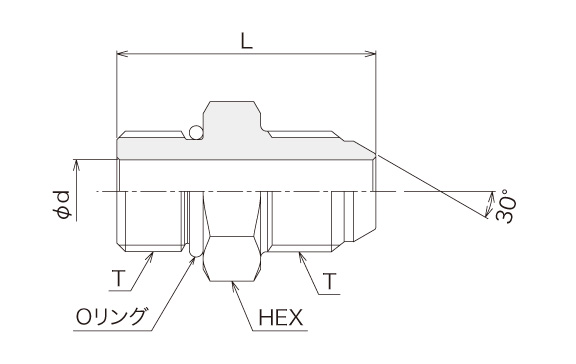

    図面

    接続口金具:SR04

    • 材  質:SUS304
    呼び径 ねじT Φdmm Lmm HEXmm
    6 G1/4 5.5 35.0 19
    9 G3/8 7.0 36.5 22
    12 G1/2 10.0 45.0 27
    19 G3/4 16.0 49.5 36
    25 G1 22.0 52.5 41

    (注意)予告なしに、改善(品質・性能・価格等)の為寸法等を変更する事がありますのでご了承ください。
