SUS SUS-SR18
材質
- ステンレス
タイプ
- ストレート
ねじ形状
- メスねじ
- 袋ナット／加締ナット
シール形状
- メスシート
- シール材
ねじタイプ
- G／PF
- R／Rc／PT
付加機能
最高使用圧力
JIS B 8363
| ネジサイズ | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1 1/4 | 1 1/2 | 2 |
|---|---|---|---|---|---|---|---|---|
| 最高使用圧力 MPa | 35 | 35 | 35 | 28 | 21 | 17 | 11 | 11 |
接続口金具：SR01
- 材 質：SUS304

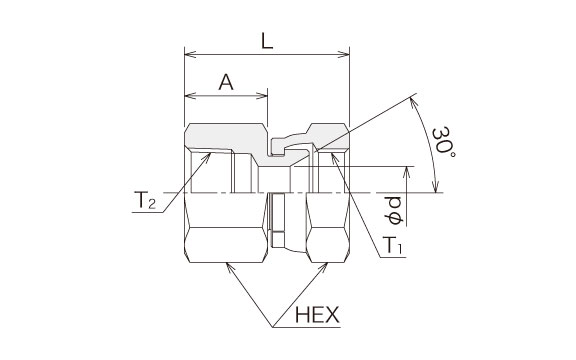

| 呼び径 | ねじT1 | ねじT2 | Amm | Φdmm | Lmm | HEXmm |
|---|---|---|---|---|---|---|
| 3 | G1/8 | Rc1/8 | 15 | 3.0 | 30 | 14 |
| 6 | G1/4 | Rc1/4 | 17 | 5.5 | 34 | 19 |
| 9 | G3/8 | Rc3/8 | 19 | 7.0 | 38 | 22 |
| 12 | G1/2 | Rc1/2 | 22 | 10.0 | 43 | 27 |
| 19 | G3/4 | Rc3/4 | 25 | 16.0 | 49 | 32 |
| 25 | G1 | Rc1 | 27 | 21.5 | 53 | 41 |
| 32 | G1 1/4 | Rc1 1/4 | 30 | 28.0 | 60 | 50 |
| 38 | G1 1/2 | Rc1 1/2 | 30 | 33.0 | 65 | 60 |
| 50 | G2 | Rc2 | 36 | 44.0 | 71 | 70 |
（注意）予告なしに、改善（品質・性能・価格等）の為寸法等を変更する事がありますのでご了承ください。
