製品情報PRODUCT
SUS SUS-SR13
材質
- ステンレス
タイプ
- ストレート
ねじ形状
- オスねじ
シール形状
- オスシート
- シール材
ねじタイプ
- G／PF
- R／Rc／PT
付加機能
最高使用圧力
JIS B 8363
| ネジサイズ | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1 1/4 | 1 1/2 | 2 |
|---|---|---|---|---|---|---|---|---|
| 最高使用圧力 MPa | 35 | 35 | 35 | 28 | 21 | 17 | 11 | 11 |

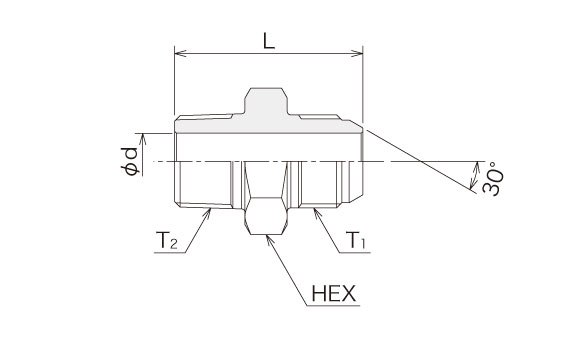

同径
接続口金具：SR04
- 材 質：SUS304
| 呼び径 | ねじT1 | ねじT2 | Φdmm | Lmm | HEXmm |
|---|---|---|---|---|---|
| 3 | G1/8 | R1/8 | 4.0 | 29.0 | 14 |
| 6 | G1/4 | R1/4 | 5.5 | 37.0 | 19 |
| 9 | G3/8 | R3/8 | 7.0 | 40.5 | 22 |
| 12 | G1/2 | R1/2 | 10.0 | 48.0 | 27 |
| 19 | G3/4 | R3/4 | 16.0 | 53.5 | 32 |
| 25 | G1 | R1 | 22.0 | 56.5 | 38 |
| 32 | G1 1/4 | R1 1/4 | 28.0 | 66.0 | 46 |
| 38 | G1 1/2 | R1 1/2 | 33.0 | 66.0 | 50 |
| 50 | G2 | R2 | 44.0 | 77.0 | 63 |
| 65 | G2 1/2 | R2 1/2 | 56.0 | 93.0 | 80 |
| 75 | G3 | R3 | 69.0 | 99.0 | 90 |
（注意）予告なしに、改善（品質・性能・価格等）の為寸法等を変更する事がありますのでご了承ください。

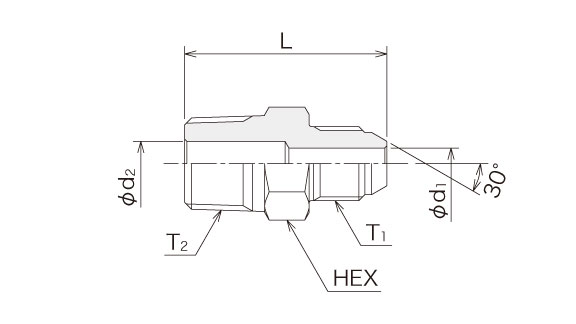

異径
接続口金具：SR04
- 材 質：SUS304
| 呼び径 | ねじT1 | ねじT2 | Φd1mm | Φd2mm | Lmm | HEXmm |
|---|---|---|---|---|---|---|
| 3×6 | G1/8 | R1/4 | 4.0 | 5.5 | 34.0 | 14 |
| 6×9 | G1/4 | R3/8 | 5.5 | 7.0 | 39.0 | 19 |
| 9×12 | G3/8 | R1/2 | 7.0 | 10.0 | 45.5 | 22 |
| 12×19 | G1/2 | R3/4 | 10.0 | 16.0 | 50.0 | 27 |
| 19×25 | G3/4 | R1 | 16.0 | 21.5 | 55.5 | 36 |
| 25×32 | G1 | R1 1/4 | 22.0 | 28.0 | 61.5 | 46 |
| 32×38 | G1 1/4 | R1 1/2 | 28.0 | 28.0 | 66.0 | 50 |
| 38×50 | G1 1/2 | R2 | 34.0 | 33.0 | 71.0 | 60 |
＊印は受注生産
（注意）予告なしに、改善（品質・性能・価格等）の為寸法等を変更する事がありますのでご了承ください。

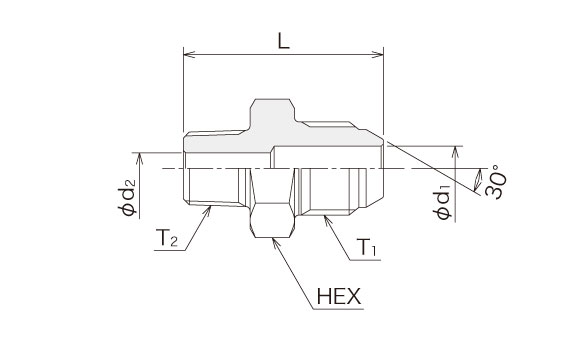

異径
接続口金具：SR04
- 材 質：SUS304
| 呼び径 | ねじT1 | ねじT2 | Φd1mm | Φd2mm | Lmm | HEXmm |
|---|---|---|---|---|---|---|
| 6×3 | G1/4 | R1/8 | 5.5 | 4.0 | 34.0 | 19 |
| 9×6 | G3/8 | R1/4 | 7.0 | 5.5 | 38.5 | 22 |
| 12×9 | G1/2 | R3/8 | 10.0 | 7.0 | 45.0 | 27 |
| 19×12 | G3/4 | R1/2 | 16.0 | 10.0 | 51.5 | 32 |
| 25×19 | G1 | R3/4 | 22.0 | 16.0 | 54.5 | 38 |
| 32×25 | G1 1/4 | R1 | 28.0 | 22.0 | 63.0 | 46 |
| 38×32 | G1 1/2 | R1 1/4 | 28.0 | 28.0 | 66.0 | 50 |
| 50×38 | G2 | R1 1/2 | 33.0 | 33.0 | 69.0 | 60 |
＊印は受注生産
（注意）予告なしに、改善（品質・性能・価格等）の為寸法等を変更する事がありますのでご了承ください。
