SUS SUS-SR10
材質
- ステンレス
タイプ
- ストレート
ねじ形状
- 袋ナット／加締ナット
シール形状
- オスシート
ねじタイプ
- G／PF
付加機能
最高使用圧力
JIS B 8363
| ネジサイズ | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1 1/4 | 1 1/2 | 2 |
|---|---|---|---|---|---|---|---|---|
| 最高使用圧力 MPa | 35 | 35 | 35 | 28 | 21 | 17 | 11 | 11 |
接続口金具：SR02
- 材 質：SUS304

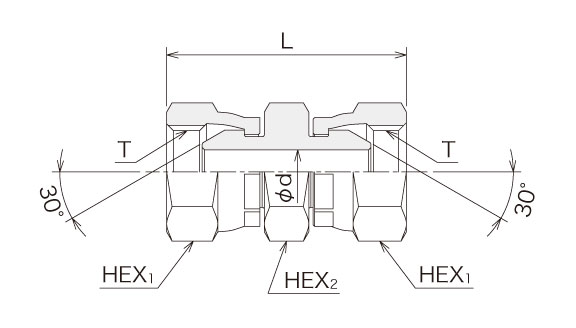

| 呼び径 | ねじT | Φdmm | Lmm | HEX1mm | HEX2mm |
|---|---|---|---|---|---|
| 6 | G1/4 | 5.5 | 42 | 19 | 19 |
| 9 | G3/8 | 7.0 | 46 | 22 | 22 |
| 12 | G1/2 | 10.0 | 53 | 27 | 27 |
| 19 | G3/4 | 16.0 | 60 | 32 | 32 |
| 25 | G1 | 22.0 | 65 | 38 | 41 |
| 32 | G1 1/4 | 28.0 | 74 | 46 | 50 |
| 38 | G1 1/2 | 34.0 | 80 | 50 | 60 |
| 50 | G2 | 45.0 | 89 | 63 | 70 |
（注意）予告なしに、改善（品質・性能・価格等）の為寸法等を変更する事がありますのでご了承ください。
