SUS SUS-RFO
材質
- ステンレス
タイプ
- クランプ
ねじ形状
シール形状
- シール材
ねじタイプ
- R／Rc／PT
付加機能
最高使用圧力
JIS B 8363
| ネジサイズ | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1 1/4 | 1 1/2 | 2 |
|---|---|---|---|---|---|---|---|---|
| 最高使用圧力 MPa | 35 | 35 | 35 | 28 | 21 | 17 | 11 | 11 |
- 材 質：SUS304

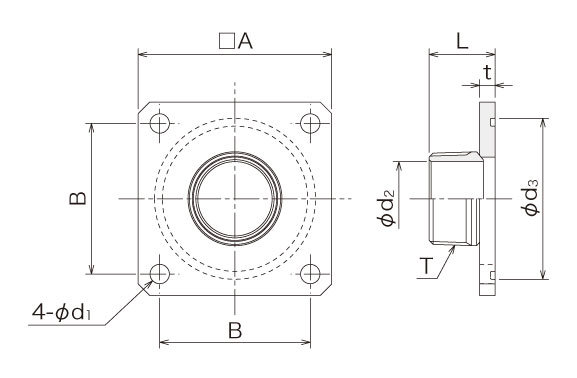

| 呼び径 | ねじT | □Amm | Bmm | tmm | Φd1mm | Φd2mm | Φd3mm | Lmm |
|---|---|---|---|---|---|---|---|---|
| 38 | R1 1/2 | 100 | 77.8 | 8 | 10 | 38.0 | 75 | 34 |
| 50 | R2 | 100 | 77.8 | 8 | 10 | 49.5 | 75 | 34 |
（注意）予告なしに、改善（品質・性能・価格等）の為寸法等を変更する事がありますのでご了承ください。
