ストレートアダプター SSORG
材質
- 鉄
タイプ
- ストレート
ねじ形状
- オスねじ
シール形状
- シール材
- Oリング
ねじタイプ
- G／PF
- R／Rc／PT
付加機能
最高使用圧力
JIS B 8363
| ネジサイズ | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1 1/4 | 1 1/2 | 2 |
|---|---|---|---|---|---|---|---|---|
| 最高使用圧力 MPa | 35 | 35 | 35 | 28 | 21 | 17 | 11 | 11 |
- 材 質：SS400又はS15C相当以上
- 表面処理：電気亜鉛めっき三価クロメート

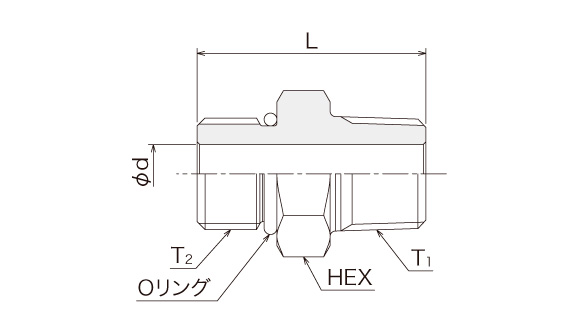

| 呼び径 | ねじT1 | ねじT2 | Φdmm | Lmm | HEXmm |
|---|---|---|---|---|---|
| 6 | R1/4 | G1/4 | 5.5 | 32 | 19 |
| 9 | R3/8 | G3/8 | 8.0 | 34 | 22 |
| 12 | R1/2 | G1/2 | 10.0 | 43 | 27 |
| 19 | R3/4 | G3/4 | 16.0 | 52 | 36 |
| 25 | R1 | G1 | 22.0 | 52 | 41 |
| 32 | R1 1/4 | G1 1/4 | 28.0 | 59 | 50 |
| 38 | R1 1/2 | G1 1/2 | 34.0 | 61 | 60 |
| 50 | R2 | G2 | 45.0 | 72 | 70 |
（注意）予告なしに、改善（品質・性能・価格等）の為寸法等を変更する事がありますのでご了承ください。
