ストレートアダプター SSO13GU
材質
- 鉄
タイプ
- ストレート
ねじ形状
- オスねじ
シール形状
- オスシート
- Oリング
ねじタイプ
- G／PF
- ユニファイ
付加機能
最高使用圧力
JIS B 8363
| ネジサイズ | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1 1/4 | 1 1/2 | 2 |
|---|---|---|---|---|---|---|---|---|
| 最高使用圧力 MPa | 35 | 35 | 35 | 28 | 21 | 17 | 11 | 11 |
接続口金具：SR04
- 材 質：SS400又はS15C相当以上
- 表面処理：電気亜鉛めっき三価クロメート

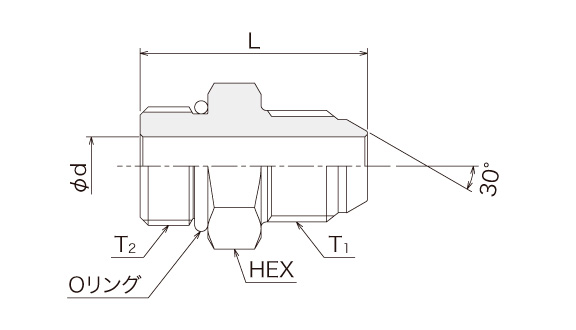

| 呼び径 | ねじT1 | ねじT2UNF・UN | Φdmm | Lmm | HEXmm |
|---|---|---|---|---|---|
| 6×7/16 | G1/4 | 7/16‐20 | 4.4 | 33.0 | 17 |
| 9×9/16 | G3/8 | 9/16‐18 | 7.5 | 35.5 | 19 |
| 12×3/4 | G1/2 | 3/4‐16 | 10.0 | 41.0 | 27 |
| 19×1 1/16 | G3/4 | 1 1/16‐12 | 15.5 | 48.6 | 32 |
| 25×1 5/16 | G1 | 1 5/16‐12 | 21.5 | 50.0 | 38 |
（注意）予告なしに、改善（品質・性能・価格等）の為寸法等を変更する事がありますのでご了承ください。
