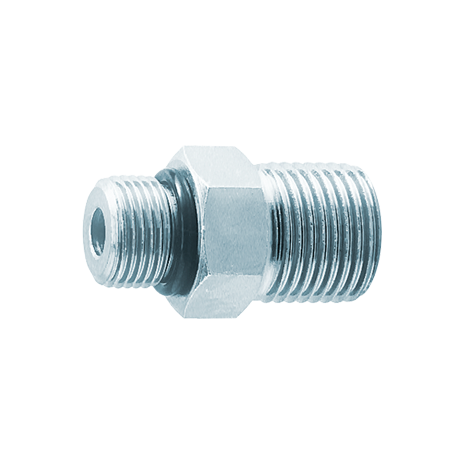

ストレートアダプター SSO09
材質
- 鉄
タイプ
- ストレート
ねじ形状
- オスねじ
シール形状
- メスシート
- Oリング
ねじタイプ
- G／PF
付加機能
最高使用圧力
JIS B 8363
| ネジサイズ | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1 1/4 | 1 1/2 | 2 |
|---|---|---|---|---|---|---|---|---|
| 最高使用圧力 MPa | 35 | 35 | 35 | 28 | 21 | 17 | 11 | 11 |

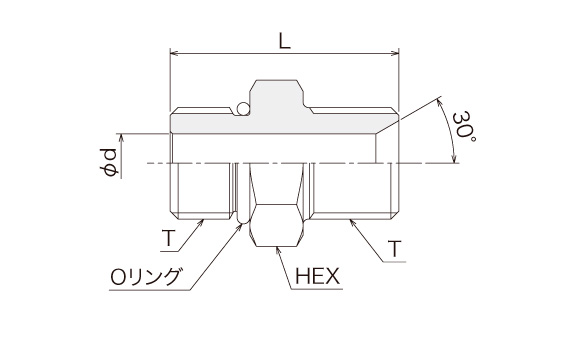

同径
接続口金具：SR05
- 材 質：SS400又はS15C相当以上
- 表面処理：電気亜鉛めっき三価クロメート
| 呼び径 | ねじT | Φdmm | Lmm | HEXmm |
|---|---|---|---|---|
| 6 | G1/4 | 5.5 | 32 | 19 |
| 9 | G3/8 | 8.0 | 34 | 22 |
| 12 | G1/2 | 11.0 | 42 | 27 |
| 19 | G3/4 | 16.0 | 48 | 36 |
| 25 | G1 | 21.5 | 52 | 41 |
| 32 | G1 1/4 | 28.0 | 58 | 50 |
| 38 | G1 1/2 | 34.0 | 60 | 60 |
| 50 | G2 | 45.0 | 70 | 70 |
（注意）予告なしに、改善（品質・性能・価格等）の為寸法等を変更する事がありますのでご了承ください。

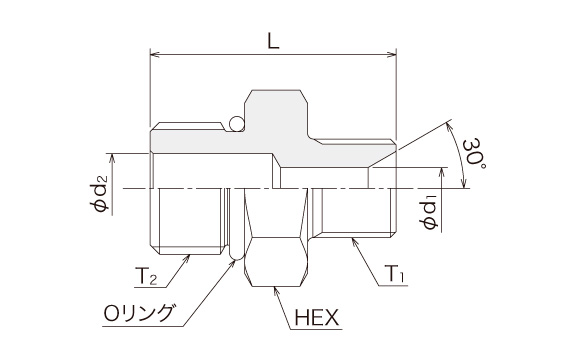

異径
接続口金具：SR05
- 材 質：SS400又はS15C相当以上
- 表面処理：電気亜鉛めっき三価クロメート
| 呼び径 | ねじT1 | ねじT2 | Φd1mm | Φd2mm | Lmm | HEXmm |
|---|---|---|---|---|---|---|
| 6×9 | G1/4 | G3/8 | 5.5 | 7 | 32 | 22 |
| 9×12 | G3/8 | G1/2 | 7.0 | 10 | 40 | 27 |
| 12×19 | G1/2 | G3/4 | 10.0 | 16 | 44 | 36 |
| 19×25 | G3/4 | G1 | 16.0 | 22 | 50 | 41 |
（注意）予告なしに、改善（品質・性能・価格等）の為寸法等を変更する事がありますのでご了承ください。

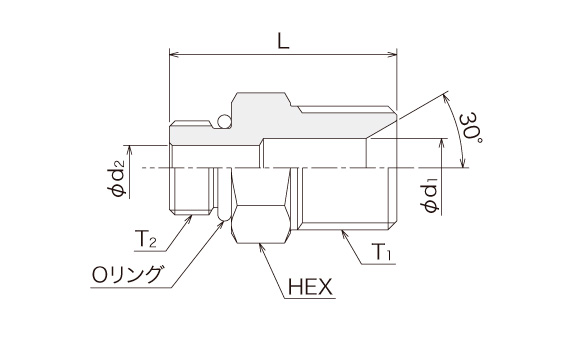

異径
接続口金具：SR05
- 材 質：SS400又はS15C相当以上
- 表面処理：電気亜鉛めっき三価クロメート
| 呼び径 | ねじT1 | ねじT2 | Φd1mm | Φd2mm | Lmm | HEXmm |
|---|---|---|---|---|---|---|
| 6×3 | G1/4 | G1/8 | 5.5 | 4.0 | 31 | 19 |
| 9×6 | G3/8 | G1/4 | 7.0 | 5.5 | 34 | 19 |
| 12×9 | G1/2 | G3/8 | 10.0 | 7.0 | 39 | 22 |
| 19×12 | G3/4 | G1/2 | 16.0 | 10.0 | 47 | 27 |
| 25×19 | G1 | G3/4 | 21.5 | 16.0 | 50 | 36 |
（注意）予告なしに、改善（品質・性能・価格等）の為寸法等を変更する事がありますのでご了承ください。
