製品情報PRODUCT
ストレートアダプター SSO07RU
材質
- 鉄
タイプ
- ストレート
ねじ形状
- オスねじ
- メスねじ
シール形状
- シール材
- Oリング
ねじタイプ
付加機能
最高使用圧力
JIS B 8363
| ネジサイズ | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1 1/4 | 1 1/2 | 2 |
|---|---|---|---|---|---|---|---|---|
| 最高使用圧力 MPa | 35 | 35 | 35 | 28 | 21 | 17 | 11 | 11 |
接続口金具：SR01
- 材 質：SS400又はS15C相当以上
- 表面処理：電気亜鉛めっき三価クロメート

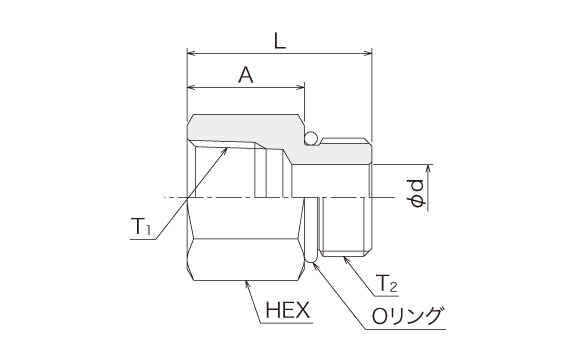

| 呼び径 | ねじT1 | ねじT2 UNF・UN |
Amm | Φdmm | Lmm | HEXmm |
|---|---|---|---|---|---|---|
| 6× 7/16 | Rc1/4 | 7/16‐20 | 17 | 4.4 | 26.1 | 19 |
| 6× 9/16 | Rc1/4 | 9/16‐18 | 17 | 7.0 | 27.0 | 19 |
| 9× 3/4 | Rc3/8 | 3/4‐16 | 20 | 10.0 | 31.1 | 22 |
| 12× 7/8 | Rc1/2 | 7/8‐14 | 22 | 12.3 | 34.7 | 27 |
| 19×1 1/16 | Rc3/4 | 1 1/16‐12 | 25 | 15.5 | 40.1 | 36 |
| 25×1 5/16 | Rc1 | 1 5/16‐12 | 27 | 21.4 | 42.1 | 41 |
（注意）予告なしに、改善（品質・性能・価格等）の為寸法等を変更する事がありますのでご了承ください。
