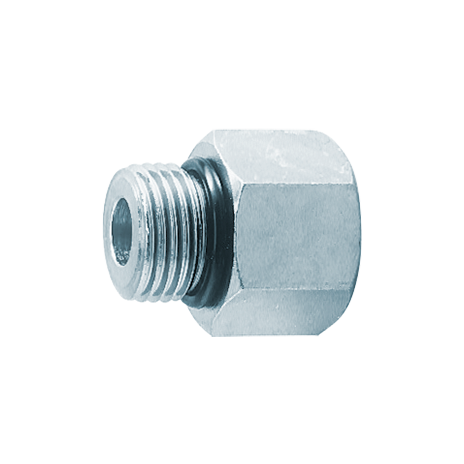

ストレートアダプター SSO07
材質
- 鉄
タイプ
- ストレート
ねじ形状
- オスねじ
- メスねじ
シール形状
- シール材
- Oリング
ねじタイプ
- G／PF
- R／Rc／PT
付加機能
最高使用圧力
JIS B 8363
| ネジサイズ | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1 1/4 | 1 1/2 | 2 |
|---|---|---|---|---|---|---|---|---|
| 最高使用圧力 MPa | 35 | 35 | 35 | 28 | 21 | 17 | 11 | 11 |

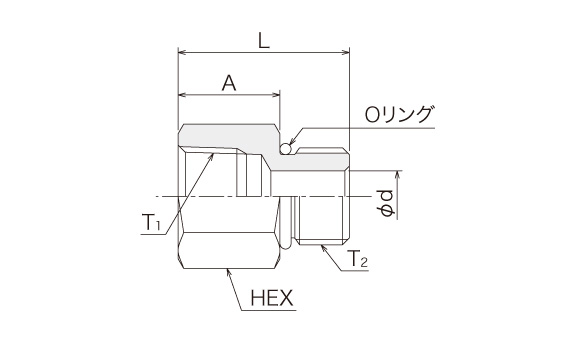

同径
接続口金具：SR01
- 材 質：SS400又はS15C相当以上
- 表面処理：電気亜鉛めっき三価クロメート
| 呼び径 | ねじT1 | ねじT2 | Amm | Φdmm | Lmm | HEXmm |
|---|---|---|---|---|---|---|
| 3 | Rc1/8 | G1/8 | 15 | 4.0 | 23 | 14 |
| 6 | Rc1/4 | G1/4 | 17 | 5.5 | 28 | 19 |
| 9 | Rc3/8 | G3/8 | 19 | 7.0 | 30 | 22 |
| 12 | Rc1/2 | G1/2 | 22 | 11.0 | 37 | 27 |
| 19 | Rc3/4 | G3/4 | 25 | 16.0 | 41 | 36 |
| 25 | Rc1 | G1 | 27 | 22.0 | 45 | 41 |
| 32 | Rc1 1/4 | G1 1/4 | 30 | 28.0 | 50 | 50 |
| 38 | Rc1 1/2 | G1 1/2 | 30 | 34.0 | 52 | 60 |
| 50 | Rc2 | G2 | 36 | 45.0 | 61 | 70 |
（注意）予告なしに、改善（品質・性能・価格等）の為寸法等を変更する事がありますのでご了承ください。

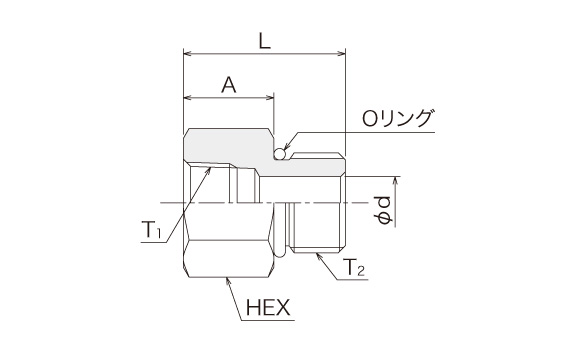

異径
接続口金具：SR01
- 材 質：SS400又はS15C相当以上
- 表面処理：電気亜鉛めっき三価クロメート
| 呼び径 | ねじT1 | ねじT2 | Amm | Φdmm | Lmm | HEXmm |
|---|---|---|---|---|---|---|
| 6×9 | Rc1/4 | G3/8 | 17 | 8 | 28 | 22 |
| 9×12 | Rc3/8 | G1/2 | 19 | 11 | 34 | 27 |
| 12×19 | Rc1/2 | G3/4 | 22 | 16 | 38 | 36 |
| 19×25 | Rc3/4 | G1 | 25 | 21.5 | 43 | 41 |
（注意）予告なしに、改善（品質・性能・価格等）の為寸法等を変更する事がありますのでご了承ください。

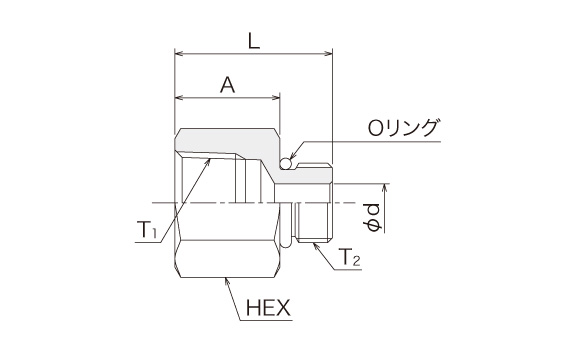

異径
接続口金具：SR01
- 材 質：SS400又はS15C相当以上
- 表面処理：電気亜鉛めっき三価クロメート
| 呼び径 | ねじT1 | ねじT2 | Amm | Φdmm | Lmm | HEXmm |
|---|---|---|---|---|---|---|
| 6×3 | Rc1/4 | G1/8 | 17 | 3.0 | 25 | 19 |
| 9×6 | Rc3/8 | G1/4 | 19 | 5.5 | 30 | 22 |
| 12×9 | Rc1/2 | G3/8 | 22 | 7.0 | 33 | 27 |
| 19×12 | Rc3/4 | G1/2 | 25 | 10.0 | 40 | 36 |
| 25×19 | Rc1 | G3/4 | 27 | 16.0 | 43 | 41 |
（注意）予告なしに、改善（品質・性能・価格等）の為寸法等を変更する事がありますのでご了承ください。
