45°エルボアダプター SR35UR

材質

タイプ

  • 45°エルボ

ねじ形状

  • オスねじ

シール形状

  • オスシート
  • シール材

ねじタイプ

  • R/RcPT
  • ユニファイ

付加機能

    最高使用圧力

    JIS B 8363

    ネジサイズ1/43/81/23/411 1/41 1/22
    最高使用圧力 MPa3535352821171111

    SR35UR

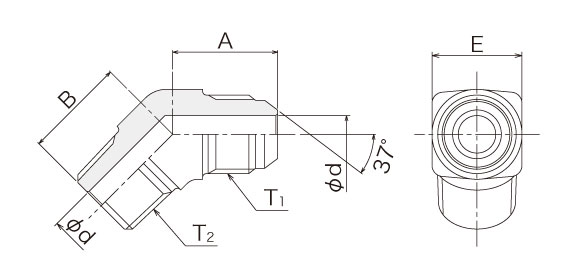

    図面

    接続口金具:SR04(Uねじ)

    • 材  質:SS400又はS15C相当以上
    • 表面処理:電気亜鉛めっき三価クロメート
    呼び径 ねじT1
    UNF・UN
    ねじT2 Amm Bmm Φdmm Emm
    7/16×6 7/16-20 R1/4 20.0 19 4.5 17
    1/2×6 1/2-20 R1/4 23.0 19 5.5 16
    9/16×9 9/16-18 R3/8 21.1 22 7.0 19
    3/4×12 3/4-16 R1/2 24.7 27 10.0 24
    7/8×12 7/8-14 R1/2 27.3 27 10.0 24
    1 1/16×19 1 1/16-12 R3/4 31.9 30 16.0 30
    1 5/16×25 1 5/16-12 R1 34.6 34 22.0 36
    1 5/8×32 1 5/8-12 R1 1/4 38.3 40 28.0 45
    1 7/8×38 1 7/8-12 R1 1/2 43.5 41 34.0 50

    印は受注生産

    (注意)予告なしに、改善(品質・性能・価格等)の為寸法等を変更する事がありますのでご了承ください。
