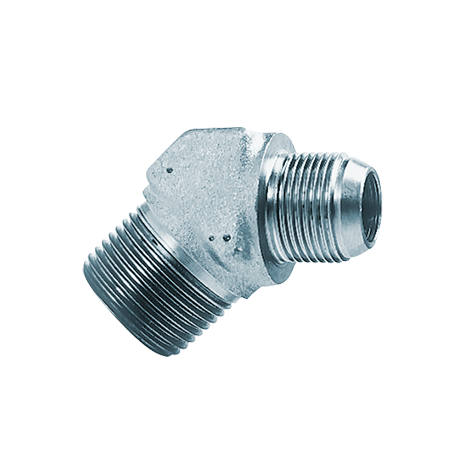

45°エルボアダプター SR35
材質
- 鉄
タイプ
- 45°エルボ
ねじ形状
- オスねじ
シール形状
- オスシート
- シール材
ねじタイプ
- G／PF
- R／Rc／PT
付加機能
最高使用圧力
JIS B 8363
| ネジサイズ | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1 1/4 | 1 1/2 | 2 |
|---|---|---|---|---|---|---|---|---|
| 最高使用圧力 MPa | 35 | 35 | 35 | 28 | 21 | 17 | 11 | 11 |

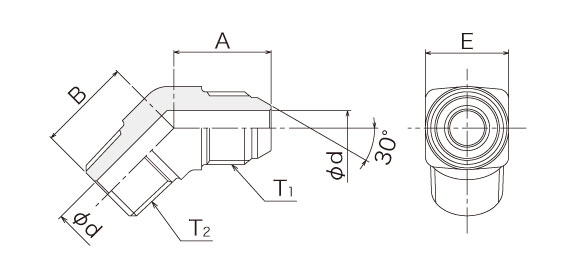

同径
接続口金具：SR04
- 材 質：SS400又はS15C相当以上
- 表面処理：電気亜鉛めっき三価クロメート
| 呼び径 | ねじT1 | ねじT2 | Amm | Bmm | Φdmm | Emm |
|---|---|---|---|---|---|---|
| 3 | G1/8 | R1/8 | 19.0 | 18 | 4.0 | 14 |
| 6 | G1/4 | R1/4 | 22.0 | 19 | 5.5 | 17 |
| 9 | G3/8 | R3/8 | 24.5 | 22 | 7.0 | 19 |
| 12 | G1/2 | R1/2 | 28.0 | 27 | 10.0 | 24 |
| 19 | G3/4 | R3/4 | 31.5 | 30 | 16.0 | 30 |
| 25 | G1 | R1 | 34.0 | 34 | 22.0 | 36 |
| 32 | G1 1/4 | R1 1/4 | 41.0 | 40 | 28.0 | 45 |
| 38 | G1 1/2 | R1 1/2 | 43.0 | 41 | 34.0 | 50 |
| 50 | G2 | R2 | 50.0 | 50 | 45.0 | 63 |
| 65 | G2 1/2 | R2 1/2 | 73.0 | 78 | 56.0 | 80 |
| 75 | G3 | R3 | 80.0 | 90 | 68.0 | 95 |
＊印は受注生産
（注意）予告なしに、改善（品質・性能・価格等）の為寸法等を変更する事がありますのでご了承ください。

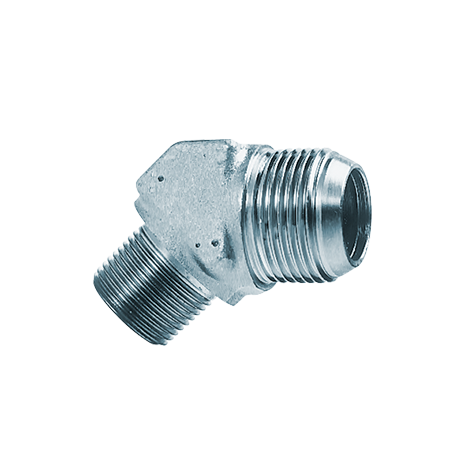

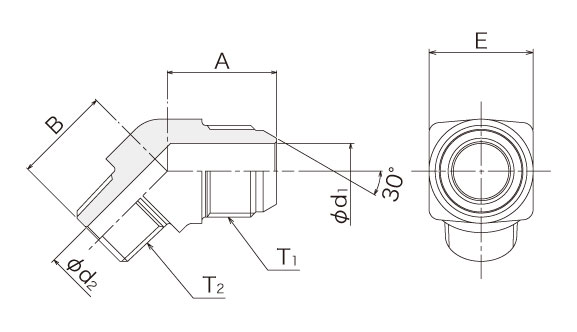

異径
接続口金具：SR04
- 材 質：SS400又はS15C相当以上
- 表面処理：電気亜鉛めっき三価クロメート

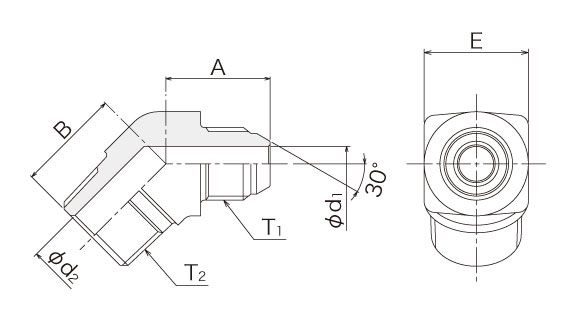

| 呼び径 | ねじT1 | ねじT2 | Amm | Bmm | Φd1mm | Φd2mm | Emm |
|---|---|---|---|---|---|---|---|
| 3×6 | G1/8 | R1/4 | 19.0 | 19 | 4.0 | 5.5 | 14 |
| 6×9 | G1/4 | R3/8 | 23.0 | 22 | 5.5 | 7.0 | 19 |
| 9×12 | G3/8 | R1/2 | 26.0 | 27 | 7.0 | 10.0 | 24 |
| 12×19 | G1/2 | R3/4 | 30.0 | 30 | 10.0 | 16.0 | 30 |
| 19×25 | G3/4 | R1 | 33.0 | 34 | 16.0 | 22.0 | 36 |
| 25×32 | G1 | R1 1/4 | 41.0 | 40 | 22.0 | 28.0 | 45 |
| 32×38 | G1 1/4 | R1 1/2 | 43.0 | 41 | 27.0 | 33.0 | 50 |
| 38×50 | G1 1/2 | R2 | 50.0 | 50 | 33.0 | 44.0 | 63 |
（注意）予告なしに、改善（品質・性能・価格等）の為寸法等を変更する事がありますのでご了承ください。

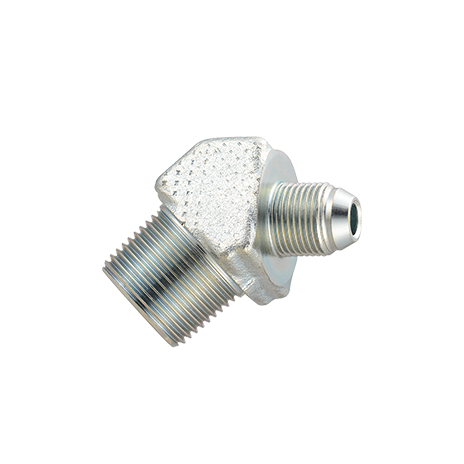

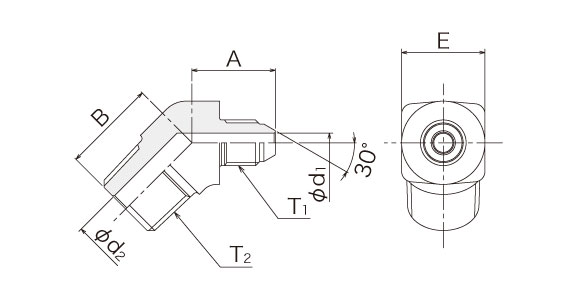

異径
接続口金具：SR04
- 材 質：SS400又はS15C相当以上
- 表面処理：電気亜鉛めっき三価クロメート
| 呼び径 | ねじT1 | ねじT2 | Amm | Bmm | Φd1mm | Φd2mm | Emm |
|---|---|---|---|---|---|---|---|
| 6×3 | G1/4 | R1/8 | 22.0 | 18 | 5.5 | 4.0 | 17 |
| 9×6 | G3/8 | R1/4 | 24.5 | 20 | 7.0 | 5.5 | 19 |
| 12×9 | G1/2 | R3/8 | 28.0 | 24 | 10.0 | 7.0 | 24 |
| 19×12 | G3/4 | R1/2 | 31.5 | 28 | 16.0 | 10.0 | 30 |
| 25×19 | G1 | R3/4 | 34.0 | 32 | 22.0 | 16.0 | 36 |
| 32×25 | G1 1/4 | R1 | 41.0 | 40 | 28.0 | 22.0 | 45 |
| 38×32 | G1 1/2 | R1 1/4 | 43.0 | 41 | 34.0 | 28.0 | 50 |
| 50×38 | G2 | R1 1/2 | 50.0 | 50 | 45.0 | 33.0 | 63 |
（注意）予告なしに、改善（品質・性能・価格等）の為寸法等を変更する事がありますのでご了承ください。

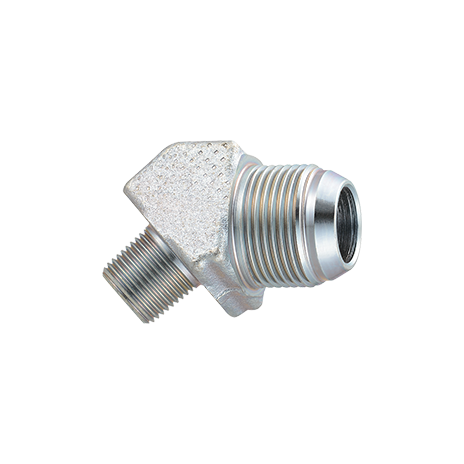

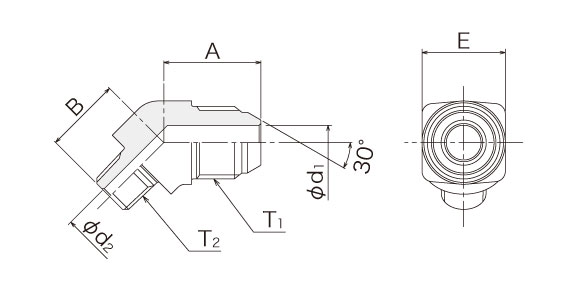

2段異径
接続口金具：SR04
- 材 質：SS400又はS15C相当以上
- 表面処理：電気亜鉛めっき三価クロメート
| 呼び径 | ねじT1 | ねじT2 | Amm | Bmm | Φd1mm | Φd2mm | Emm |
|---|---|---|---|---|---|---|---|
| 3×9 | G1/8 | R3/8 | 21.5 | 21.5 | 4.0 | 7.0 | 19 |
| 6×12 | G1/4 | R1/2 | 24.0 | 26.5 | 5.5 | 10.0 | 24 |
| 9×19 | G3/8 | R3/4 | 28.0 | 29.0 | 7.0 | 16.0 | 30 |
| 12×25 | G1/2 | R1 | 33.0 | 33.0 | 10.0 | 22.0 | 36 |
（注意）予告なしに、改善（品質・性能・価格等）の為寸法等を変更する事がありますのでご了承ください。
2段異径
接続口金具：SR04
- 材 質：SS400又はS15C相当以上
- 表面処理：電気亜鉛めっき三価クロメート
| 呼び径 | ねじT1 | ねじT2 | Amm | Bmm | Φd1mm | Φd2mm | Emm |
|---|---|---|---|---|---|---|---|
| 9×3 | G3/8 | R1/8 | 23.5 | 19 | 7 | 4.0 | 19 |
| 12×6 | G1/2 | R1/4 | 27.5 | 22 | 10 | 5.5 | 24 |
| 19×9 | G3/4 | R3/8 | 30.0 | 25 | 16 | 7.0 | 30 |
| 25×12 | G1 | R1/2 | 33.0 | 30 | 22 | 10.0 | 36 |
（注意）予告なしに、改善（品質・性能・価格等）の為寸法等を変更する事がありますのでご了承ください。
