製品情報PRODUCT

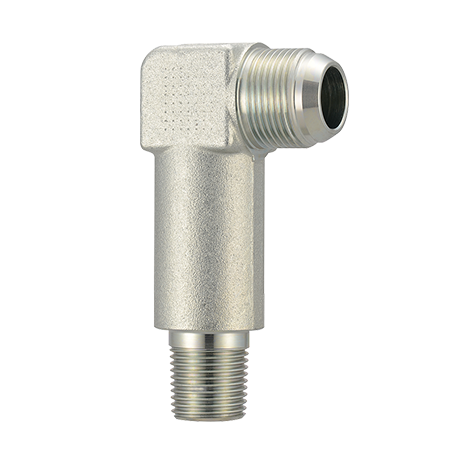

90°エルボアダプター SR33L
材質
- 鉄
タイプ
- 90°エルボ
ねじ形状
- オスねじ
シール形状
- オスシート
- シール材
ねじタイプ
- G／PF
- R／Rc／PT
付加機能
最高使用圧力
JIS B 8363
| ネジサイズ | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1 1/4 | 1 1/2 | 2 |
|---|---|---|---|---|---|---|---|---|
| 最高使用圧力 MPa | 35 | 35 | 35 | 28 | 21 | 17 | 11 | 11 |
同径
接続口金具：SR04
- 材 質：SS400又はS15C相当以上
- 表面処理：電気亜鉛めっき三価クロメート
| 呼び径 | ねじT1 | ねじT2 | Amm | Bmm | Φdmm | Emm |
|---|---|---|---|---|---|---|
| 6 | G1/4 | R1/4 | 24.5 | 57.0 | 5.5 | 14 |
| 9 | G3/8 | R3/8 | 27.5 | 62.0 | 8.0 | 19 |
| 12 | G1/2 | R1/2 | 32.0 | 64.0 | 11.0 | 22 |
| 19 | G3/4 | R3/4 | 36.5 | 85.0 | 16.0 | 30 |
| 25 | G1 | R1 | 40.5 | 101.0 | 21.5 | 36 |
| 32 | G1 1/4 | R1 1/4 | 54.5 | 122.5 | 28.0 | 45 |
| 38 | G1 1/2 | R1 1/2 | 55.0 | 120.0 | 34.0 | 50 |
（注意）予告なしに、改善（品質・性能・価格等）の為寸法等を変更する事がありますのでご了承ください。

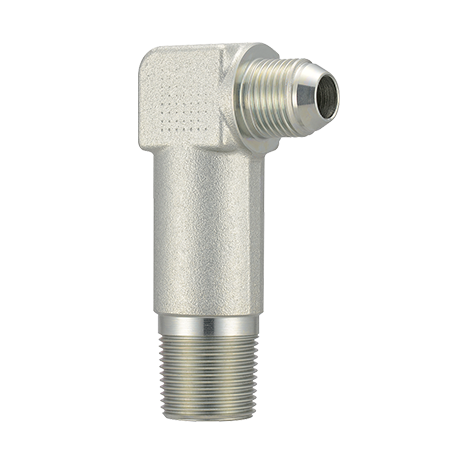

異径
接続口金具：SR04
- 材 質：SS400又はS15C相当以上
- 表面処理：電気亜鉛めっき三価クロメート
| 呼び径 | ねじT1 | ねじT2 | Amm | Bmm | Φd1mm | Φd2mm | Emm |
|---|---|---|---|---|---|---|---|
| 6×9 | G1/4 | R3/8 | 26.5 | 62 | 5.5 | 8.0 | 19 |
| 9×12 | G3/8 | R1/2 | 27.5 | 64 | 8.0 | 11.0 | 22 |
| 12×19 | G1/2 | R3/4 | 32.0 | 85 | 11.0 | 16.0 | 22 |
| 19×25 | G3/4 | R1 | 39.5 | 101 | 16.0 | 21.5 | 36 |
（注意）予告なしに、改善（品質・性能・価格等）の為寸法等を変更する事がありますのでご了承ください。
異径
接続口金具：SR04
- 材 質：SS400又はS15C相当以上
- 表面処理：電気亜鉛めっき三価クロメート
| 呼び径 | ねじT1 | ねじT2 | Amm | Bmm | Φd1mm | Φd2mm | Emm |
|---|---|---|---|---|---|---|---|
| 6×3 | G1/4 | R1/8 | 24.0 | 57 | 5.5 | 5.5 | 14 |
| 9×6 | G3/8 | R1/4 | 27.5 | 62 | 8.0 | 6.0 | 19 |
| 12×9 | G1/2 | R3/8 | 32.0 | 64 | 11.0 | 8.0 | 22 |
| 19×12 | G3/4 | R1/2 | 36.5 | 85 | 16.0 | 11.0 | 30 |
| 25×19 | G1 | R3/4 | 40.5 | 101 | 21.5 | 16.0 | 36 |
（注意）予告なしに、改善（品質・性能・価格等）の為寸法等を変更する事がありますのでご了承ください。
