ストレートアダプター SR18UR
材質
- 鉄
タイプ
- ストレート
ねじ形状
- メスねじ
- 袋ナット／加締ナット
シール形状
- メスシート
- シール材
ねじタイプ
- R／Rc／PT
- ユニファイ
付加機能
最高使用圧力
JIS B 8363
| ネジサイズ | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1 1/4 | 1 1/2 | 2 |
|---|---|---|---|---|---|---|---|---|
| 最高使用圧力 MPa | 35 | 35 | 35 | 28 | 21 | 17 | 11 | 11 |
接続口金具：SR01
- 材 質：SS400又はS15C相当以上
- 表面処理：電気亜鉛めっき三価クロメート

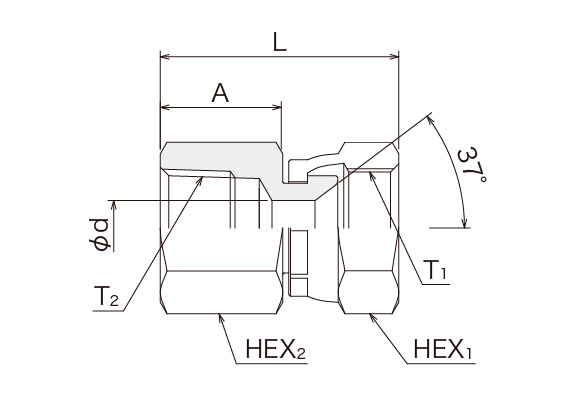

| 呼び径 | ねじT1 UNF・UN |
ねじT2 | Amm | Φdmm | Lmm | HEX1 mm |
HEX2 mm |
|---|---|---|---|---|---|---|---|
| U 7/16×6 | 7/16‐20 | Rc1/4 | 16 | 4.5 | 33.5 | 17 | 19 |
| U 9/16×9 | 9/16‐18 | Rc3/8 | 19 | 6.0 | 39.0 | 19 | 22 |
| U 3/4×12 | 3/4‐16 | Rc1/2 | 22 | 10.0 | 41.5 | 27 | 27 |
| U 7/8×12 | 7/8‐14 | Rc1/2 | 22 | 10.0 | 42.5 | 27 | 27 |
| U1 1/16×19 | 1 1/16‐12 | Rc3/4 | 25 | 16.0 | 50.0 | 36 | 36 |
| U1 5/16×25 | 1 5/16‐12 | Rc1 | 27 | 22.0 | 54.5 | 41 | 41 |
（注意）予告なしに、改善（品質・性能・価格等）の為寸法等を変更する事がありますのでご了承ください。
