ストレートアダプター SR18MR
材質
- 鉄
タイプ
- ストレート
ねじ形状
- メスねじ
- 袋ナット／加締ナット
シール形状
- メスシート
- シール材
ねじタイプ
- R／Rc／PT
- M
付加機能
最高使用圧力
JIS B 8363
| ネジサイズ | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1 1/4 | 1 1/2 | 2 |
|---|---|---|---|---|---|---|---|---|
| 最高使用圧力 MPa | 35 | 35 | 35 | 28 | 21 | 17 | 11 | 11 |
接続口金具：SR01
- 材 質：SS400又はS15C相当以上
- 表面処理：電気亜鉛めっき三価クロメート

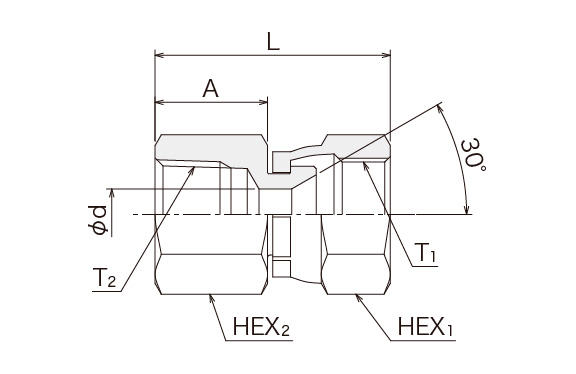

| 呼び径 | ねじT1 | ねじT2 | Amm | Φdmm | Lmm | HEX1 mm |
HEX2 mm |
|---|---|---|---|---|---|---|---|
| M14×6 | M14 - P1.5 | Rc1/4 | 17 | 5.5 | 34.5 | 19 | 19 |
| M18×9 | M18 - P1.5 | Rc3/8 | 19 | 7.0 | 38.5 | 22 | 22 |
| M22×9 | M22 - P1.5 | Rc3/8 | 19 | 10.0 | 43.0 | 27 | 22 |
| M22×12 | M22 - P1.5 | Rc1/2 | 22 | 10.0 | 44.0 | 27 | 27 |
| M24×12 | M24 - P1.5 | Rc1/2 | 22 | 15.0 | 47.5 | 32 | 27 |
| M24×19 | M24 - P1.5 | Rc3/4 | 25 | 15.0 | 50.5 | 32 | 36 |
| M30×19 | M30 - P1.5 | Rc3/4 | 25 | 15.0 | 57.0 | 38 | 36 |
| M33×25 | M33 - P1.5 | Rc1 | 27 | 20.0 | 58.0 | 41 | 41 |
（注意）予告なしに、改善（品質・性能・価格等）の為寸法等を変更する事がありますのでご了承ください。
