製品情報PRODUCT
ストレートアダプター SR14M
材質
- 鉄
タイプ
- ストレート
ねじ形状
- オスねじ
シール形状
- オスシート
ねじタイプ
- M
付加機能
最高使用圧力
JIS B 8363
| ネジサイズ | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1 1/4 | 1 1/2 | 2 |
|---|---|---|---|---|---|---|---|---|
| 最高使用圧力 MPa | 35 | 35 | 35 | 28 | 21 | 17 | 11 | 11 |
接続口金具：SR04（Mねじ）
- 材 質：SS400又はS15C相当以上
- 表面処理：電気亜鉛めっき三価クロメート

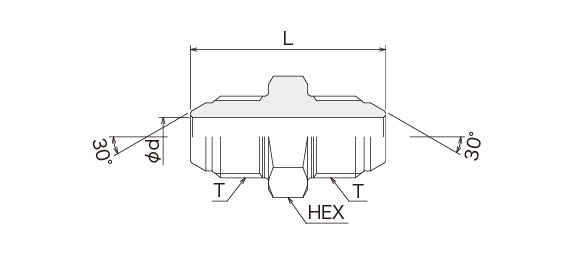

| 呼び径 | ねじT | Φdmm | Lmm | HEXmm |
|---|---|---|---|---|
| 14 | M14‐P1.5 | 5.5 | 41 | 19 |
| 18 | M18‐P1.5 | 7.0 | 44 | 22 |
| 22 | M22‐P1.5 | 10.0 | 52 | 27 |
| 24 | M24‐P1.5 | 13.0 | 56 | 32 |
| 30 | M30‐P1.5 | 16.0 | 66 | 36 |
| 33 | M33‐P1.5 | 21.5 | 72 | 41 |
（注意）予告なしに、改善（品質・性能・価格等）の為寸法等を変更する事がありますのでご了承ください。
