ストレートアダプター SR13MR
材質
- 鉄
タイプ
- ストレート
ねじ形状
- オスねじ
シール形状
- オスシート
- シール材
ねじタイプ
- R／Rc／PT
- M
付加機能
最高使用圧力
JIS B 8363
| ネジサイズ | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1 1/4 | 1 1/2 | 2 |
|---|---|---|---|---|---|---|---|---|
| 最高使用圧力 MPa | 35 | 35 | 35 | 28 | 21 | 17 | 11 | 11 |
接続口金具：SR04
- 材 質：SS400又はS15C相当以上
- 表面処理：電気亜鉛めっき三価クロメート

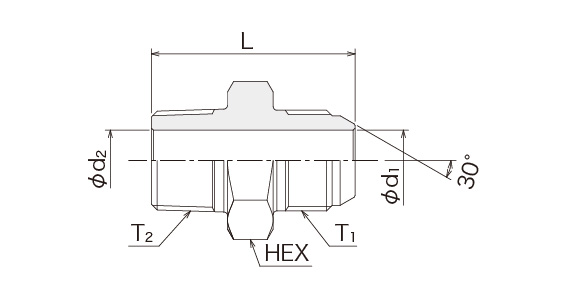

| 呼び径 | ねじT1 | ねじT2 | Φd1mm | Φd2mm | Lmm | HEXmm |
|---|---|---|---|---|---|---|
| 14×6 | M14‐P1.5 | R1/4 | 5.5 | 5.5 | 37.5 | 19 |
| 18×9 | M18‐P1.5 | R3/8 | 7.0 | 7.0 | 41.0 | 22 |
| 22×9 | M22‐P1.5 | R3/8 | 10.0 | 7.0 | 45.0 | 27 |
| 22×12 | M22‐P1.5 | R1/2 | 10.0 | 10.0 | 49.0 | 27 |
| 24×12 | M24‐P1.5 | R1/2 | 10.0 | 10.0 | 51.0 | 32 |
| 24×19 | M24‐P1.5 | R3/4 | 13.0 | 13.0 | 55.0 | 32 |
| 30×19 | M30‐P1.5 | R3/4 | 16.0 | 16.0 | 60.0 | 36 |
| 33×25 | M33‐P1.5 | R1 | 21.5 | 21.5 | 64.0 | 41 |
（注意）予告なしに、改善（品質・性能・価格等）の為寸法等を変更する事がありますのでご了承ください。
