ストレートアダプター SR09ORFSUR
材質
- 鉄
タイプ
- ストレート
ねじ形状
- オスねじ
シール形状
- シール材
- ORFS
ねじタイプ
- R／Rc／PT
- ユニファイ
付加機能
最高使用圧力
JIS B 8363
| ネジサイズ | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1 1/4 | 1 1/2 | 2 |
|---|---|---|---|---|---|---|---|---|
| 最高使用圧力 MPa | 35 | 35 | 35 | 28 | 21 | 17 | 11 | 11 |
- 材 質：SS400又はS15C相当以上
- 表面処理：電気亜鉛めっき三価クロメート

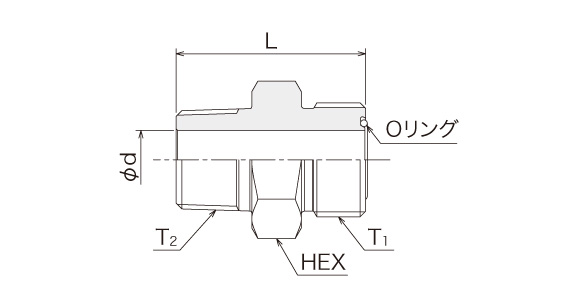

| 呼び径 | ねじT1 | ねじT2 | Φdmm | Lmm | HEXmm |
|---|---|---|---|---|---|
| 9/16×6 | 9/16U | R1/4 | 4.4 | 30.7 | 17 |
| 11/16×6 | 11/16U | R1/4 | 5.5 | 32.9 | 19 |
| 11/16×9 | 11/16U | R3/8 | 6.7 | 34.9 | 22 |
| 13/16×9 | 13/16U | R3/8 | 9.6 | 37.9 | 22 |
| 1×12 | 1U | R1/2 | 11.0 | 45.1 | 27 |
| 1 3/16×19 | 1 3/16U | R3/4 | 15.5 | 50.1 | 36 |
| 1 7/16×25 | 1 7/16U | R1 | 20.6 | 53.5 | 41 |
（注意）予告なしに、改善（品質・性能・価格等）の為寸法等を変更する事がありますのでご了承ください。
