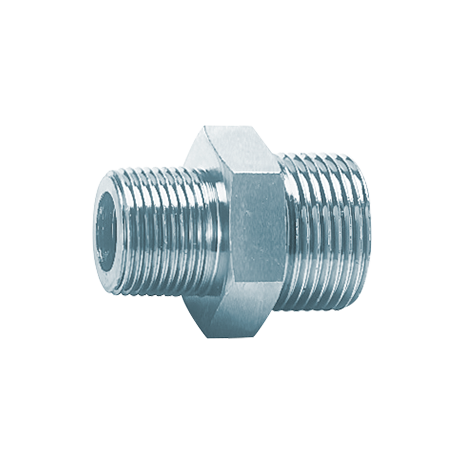

ストレートアダプター SR09

材質

鉄

タイプ

ストレート

ねじ形状

オスねじ

シール形状

メスシート
シール材

ねじタイプ

G／PF
R／Rc／PT

付加機能

最高使用圧力

JIS B 8363

ネジサイズ	1/4	3/8	1/2	3/4	1	1 1/4	1 1/2	2
最高使用圧力　MPa	35	35	35	28	21	17	11	11

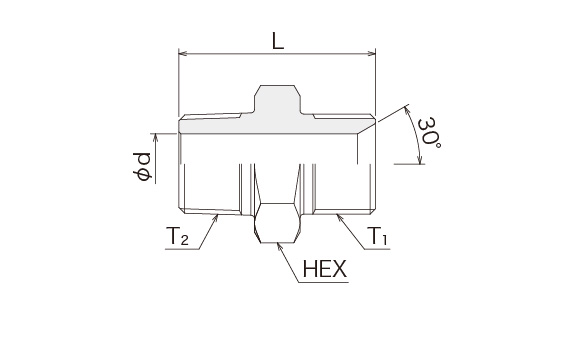

同径

接続口金具：SR05

材　　質：SS400又はS15C相当以上
表面処理：電気亜鉛めっき三価クロメート

呼び径	ねじT₁	ねじT₂	Φdmm	Lmm	HEXmm
3	G1/8	R1/8	4.0	27	14
6	G1/4	R1/4	5.5	35	19
9	G3/8	R3/8	7.0	39	22
12	G1/2	R1/2	10.0	47	27
19	G3/4	R3/4	16.0	52	36
25	G1	R1	22.0	56	41
32	G1 1/4	R1 1/4	28.0	63	50
38	G1 1/2	R1 1/2	34.0	63	60
50	G2	R2	46.0	75	70
65	G2 1/2	R2 1/2	56.0	83	80
75	G3	R3	66.0	90	90
100	G4	R4	85.0	112	120

（注意）予告なしに、改善（品質・性能・価格等）の為寸法等を変更する事がありますのでご了承ください。

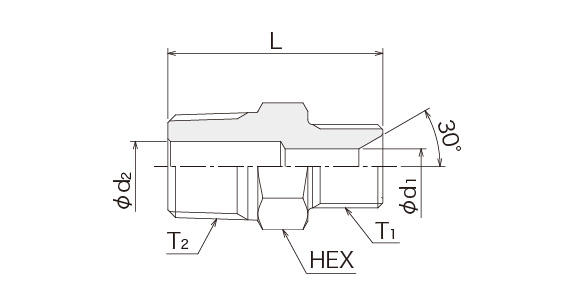

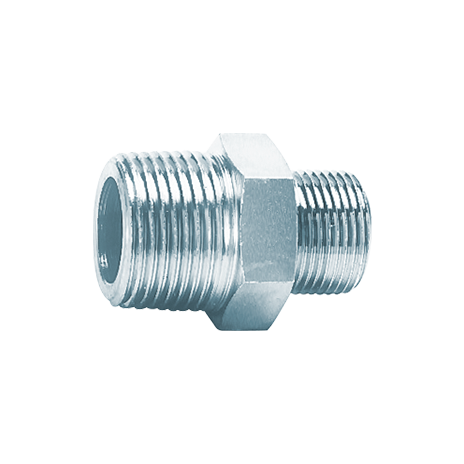

異径

接続口金具：SR05

材　　質：SS400又はS15C相当以上
表面処理：電気亜鉛めっき三価クロメート

呼び径	ねじT₁	ねじT₂	Φd₁mm	Φd₂mm	Lmm	HEXmm
3×6	G1/8	R1/4	4.0	5.5	32	14
6×9	G1/4	R3/8	5.5	7.0	36	19
9×12	G3/8	R1/2	7.0	10.0	43	22
12×19	G1/2	R3/4	10.0	16.0	48	27
19×25	G3/4	R1	16.0	22.0	54	36
25×32	G1	R1 1/4	22.0	28.0	61	46
32×38	G1 1/4	R1 1/2	28.0	28.0	63	50
38×50	G1 1/2	R2	34.0	33.0	68	60

（注意）予告なしに、改善（品質・性能・価格等）の為寸法等を変更する事がありますのでご了承ください。

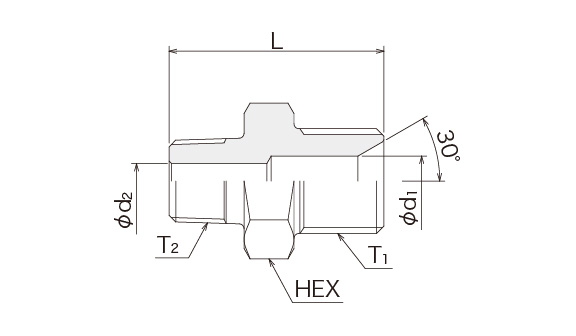

異径

接続口金具：SR05

材　　質：SS400又はS15C相当以上
表面処理：電気亜鉛めっき三価クロメート

呼び径	ねじT₁	ねじT₂	Φd₁mm	Φd₂mm	Lmm	HEXmm
6×3	G1/4	R1/8	5.5	4.0	31	19
9×6	G3/8	R1/4	7.0	5.5	36	22
12×9	G1/2	R3/8	10.0	7.0	43	27
19×12	G3/4	R1/2	16.0	10.0	50	32
25×19	G1	R3/4	22.0	16.0	54	38
32×25	G1 1/4	R1	28.0	22.0	60	46
38×32	G1 1/2	R1 1/4	28.0	28.0	63	50
50×38	G2	R1 1/2	33.0	33.0	67	60

（注意）予告なしに、改善（品質・性能・価格等）の為寸法等を変更する事がありますのでご了承ください。

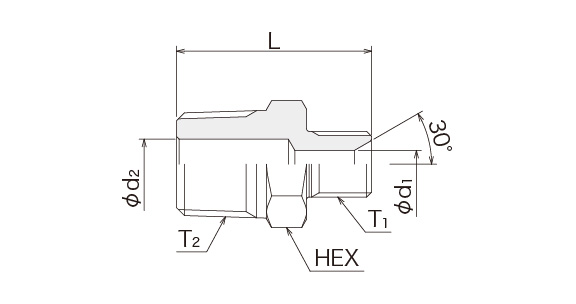

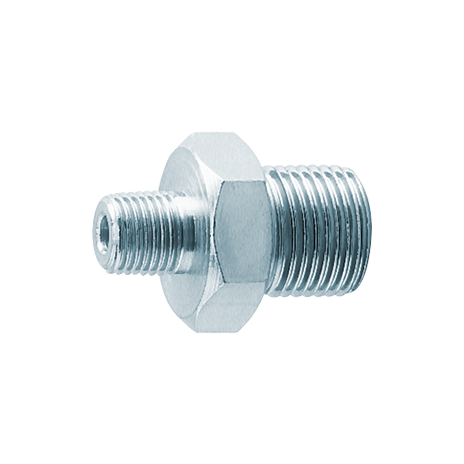

2段異径

接続口金具：SR05

材　　質：SS400又はS15C相当以上
表面処理：電気亜鉛めっき三価クロメート

呼び径	ねじT₁	ねじT₂	Φd₁mm	Φd₂mm	Lmm	HEXmm
3×9	G1/8	R3/8	4.0	7	33	19
6×12	G1/4	R1/2	5.5	10	39	22
9×19	G3/8	R3/4	7.0	16	47	27
12×25	G1/2	R1	10.0	22	52	36

（注意）予告なしに、改善（品質・性能・価格等）の為寸法等を変更する事がありますのでご了承ください。

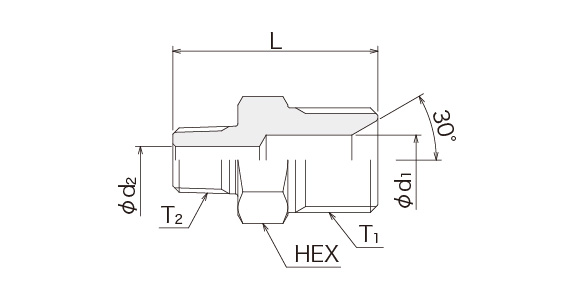

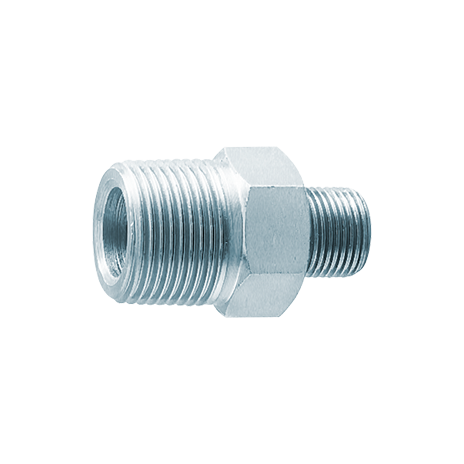

2段異径

接続口金具：SR05

材　　質：SS400又はS15C相当以上
表面処理：電気亜鉛めっき三価クロメート

呼び径	ねじT₁	ねじT₂	Φd₁mm	Φd₂mm	Lmm	HEXmm
9×3	G3/8	R1/8	7	4.0	33	19
12×6	G1/2	R1/4	10	5.5	41	22
19×9	G3/4	R3/8	16	7.0	45	27
25×12	G1	R1/2	22	10.0	52	36

（注意）予告なしに、改善（品質・性能・価格等）の為寸法等を変更する事がありますのでご了承ください。
