製品情報PRODUCT

ストレートアダプター SR08

材質

  • 鉄

タイプ

  • ストレート

ねじ形状

  • メスねじ
  • 袋ナット／加締ナット

シール形状

  • オスシート
  • シール材

ねじタイプ

  • G／PF
  • R／Rc／PT

付加機能

    最高使用圧力

    JIS B 8363

    ネジサイズ1/43/81/23/411 1/41 1/22
    最高使用圧力　MPa3535352821171111

    同径

    SR08同径

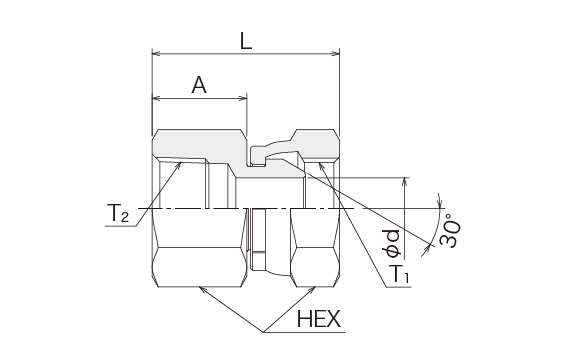

    図面

    接続口金具：SR01・SR02

    • 材　　質：SS400又はS15C相当以上
    • 表面処理：電気亜鉛めっき三価クロメート
    呼び径 ねじT1 ねじT2 Amm Φdmm Lmm HEXmm
    3 G1/8 Rc1/8 15 3.0 30 14
    6 G1/4 Rc1/4 17 5.5 34 19
    9 G3/8 Rc3/8 19 7.0 38 22
    12 G1/2 Rc1/2 22 10.0 43 27
    19 G3/4 Rc3/4 25 16.0 49 36
    25 G1 Rc1 27 22.0 53 41
    32 G1 1/4 Rc1 1/4 30 28.0 60 50
    38 G1 1/2 Rc1 1/2 32 34.0 65 60
    50 G2 Rc2 36 45.0 71 70
    65 G2 1/2 Rc2 1/2 42 56.0 89 90
    75 G3 Rc3 47 67.0 96 100

    （注意）予告なしに、改善（品質・性能・価格等）の為寸法等を変更する事がありますのでご了承ください。

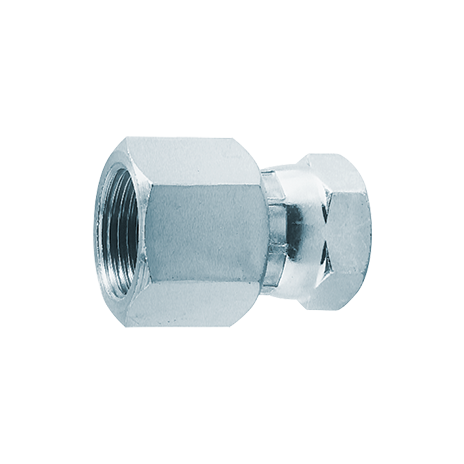

    異径

    SR08異径

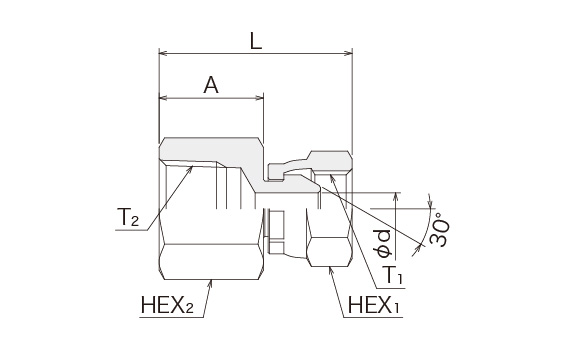

    図面

    接続口金具：SR01・SR02

    • 材　　質：SS400又はS15C相当以上
    • 表面処理：電気亜鉛めっき三価クロメート
    呼び径 ねじT1 ねじT2 Amm Φdmm Lmm HEX1mm HEX2mm
    6×9 G1/4 Rc3/8 19.0 5.5 36 19 22
    9×12 G3/8 Rc1/2 22.0 7.0 41 22 27
    12×19 G1/2 Rc3/4 25.0 10.0 48 27 36
    19×25 G3/4 Rc1 27.0 16.0 51 36 41
    25×32 G1 Rc1 1/4 30.0 22.0 57 41 50
    32×38 G1 1/4 Rc1 1/2 30.0 28.0 60 50 60
    38×50 G1 1/2 Rc2 36.0 34.0 68 60 70

    ＊印は受注生産

    （注意）予告なしに、改善（品質・性能・価格等）の為寸法等を変更する事がありますのでご了承ください。

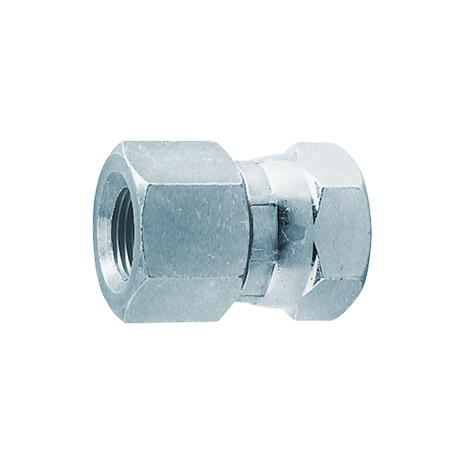

    異径

    SR08異径

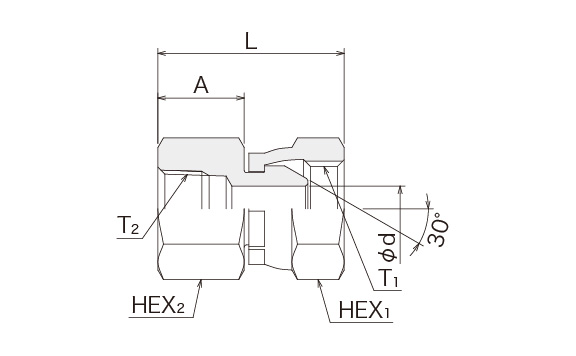

    図面

    接続口金具：SR01・SR02

    • 材　　質：SS400又はS15C相当以上
    • 表面処理：電気亜鉛めっき三価クロメート
    呼び径 ねじT1 ねじT2 Amm Φdmm Lmm HEX1mm HEX2mm
    6×3 G1/4 Rc1/8 14 5.5 32 19 19
    9×6 G3/8 Rc1/4 17 7.0 36 22 22
    12×9 G1/2 Rc3/8 19 10.0 41 27 27
    19×12 G3/4 Rc1/2 22 16.0 46 36 36
    25×19 G1 Rc3/4 25 22.0 52 41 36
    32×25 G1 1/4 Rc1 27 28.0 57 50 41
    38×32 G1 1/2 Rc1 1/4 30 34.0 63 60 50
    50×38 G2 Rc1 1/2 30 45.0 66 70 60

    ＊印は受注生産

    （注意）予告なしに、改善（品質・性能・価格等）の為寸法等を変更する事がありますのでご了承ください。
