ストレートアダプター SR07

材質

  • 鉄

タイプ

  • ストレート

ねじ形状

  • オスねじ
  • メスねじ

シール形状

  • メスシート
  • シール材

ねじタイプ

  • G／PF
  • R／Rc／PT

付加機能

    最高使用圧力

    JIS B 8363

    ネジサイズ1/43/81/23/411 1/41 1/22
    最高使用圧力　MPa3535352821171111

    同径

    SR07同径

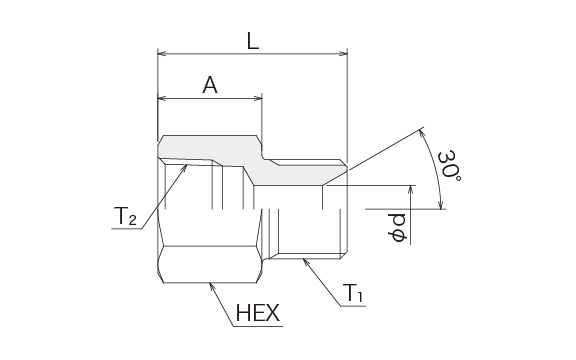

    図面

    接続口金具：SR01・SR05

    • 材　　質：SS400又はS15C相当以上
    • 表面処理：電気亜鉛めっき三価クロメート
    呼び径 ねじT1 ねじT2 Amm Φdmm Lmm HEXmm
    3 G1/8 Rc1/8 15 4.0 26 14
    6 G1/4 Rc1/4 17 5.5 30 19
    9 G3/8 Rc3/8 19 7.0 34 22
    12 G1/2 Rc1/2 22 10.0 40 27
    19 G3/4 Rc3/4 25 16.0 45 36
    25 G1 Rc1 27 22.0 49 41
    32 G1 1/4 Rc1 1/4 30 28.0 54 50
    38 G1 1/2 Rc1 1/2 30 34.0 54 60
    50 G2 Rc2 36 45.0 64 70
    65 G2 1/2 Rc2 1/2 42 57.0 75 90
    75 G3 Rc3 47 69.0 82 100

    （注意）予告なしに、改善（品質・性能・価格等）の為寸法等を変更する事がありますのでご了承ください。

    異径

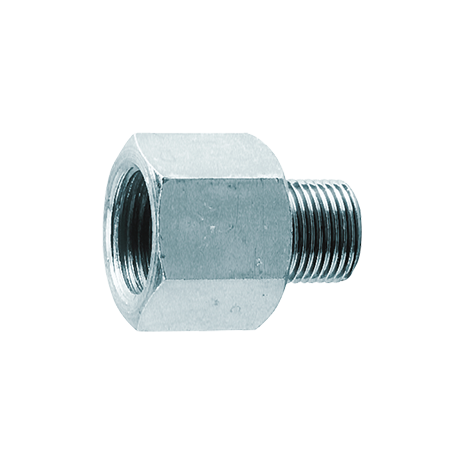

    SR07異径

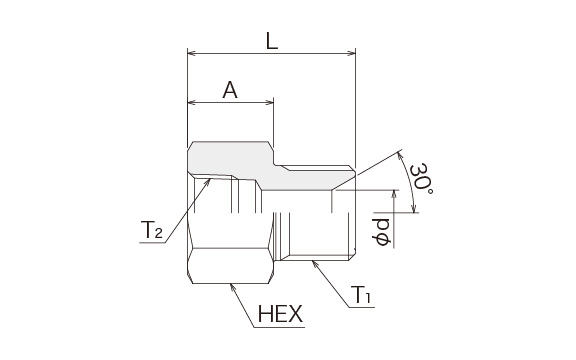

    図面

    接続口金具：SR01・SR05

    • 材　　質：SS400又はS15C相当以上
    • 表面処理：電気亜鉛めっき三価クロメート
    呼び径 ねじT1 ねじT2 Amm Φdmm Lmm HEXmm
    3×6 G1/8 Rc1/4 17 4.0 28 19
    6×9 G1/4 Rc3/8 19 5.5 32 22
    9×12 G3/8 Rc1/2 22 7.0 37 27
    12×19 G1/2 Rc3/4 25 10.0 43 36
    19×25 G3/4 Rc1 27 16.0 47 41
    25×32 G1 Rc1 1/4 30 22.0 52 50
    32×38 G1 1/4 Rc1 1/2 30 28.0 54 60
    38×50 G1 1/2 Rc2 36 33.0 60 70

    ＊印は受注生産

    （注意）予告なしに、改善（品質・性能・価格等）の為寸法等を変更する事がありますのでご了承ください。

    異径

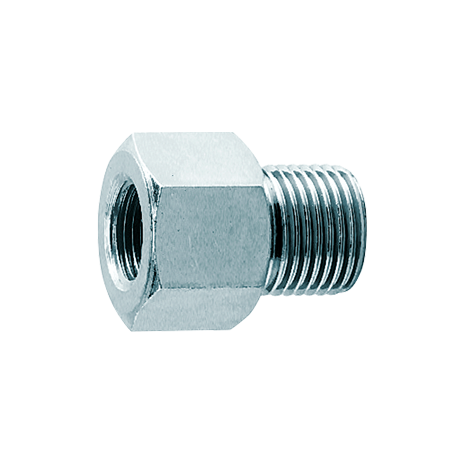

    SR07異径

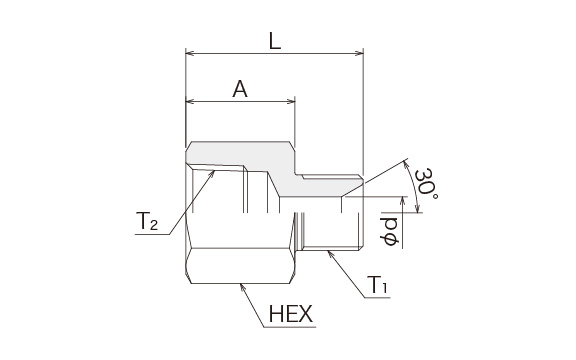

    図面

    接続口金具：SR01・SR05

    • 材　　質：SS400又はS15C相当以上
    • 表面処理：電気亜鉛めっき三価クロメート
    呼び径 ねじT1 ねじT2 Amm Φdmm Lmm HEXmm
    6×3 G1/4 Rc1/8 14 5.5 27 19
    9×6 G3/8 Rc1/4 17 7.0 32 22
    12×9 G1/2 Rc3/8 19 10.0 37 27
    19×12 G3/4 Rc1/2 22 16.0 42 32
    25×19 G1 Rc3/4 27 22.0 49 36
    32×25 G1 1/4 Rc1 27 28.0 51 50
    38×32 G1 1/2 Rc1 1/4 30 34.0 54 50
    50×38 G2 Rc1 1/2 30 45.0 58 60

    ＊印は受注生産

    （注意）予告なしに、改善（品質・性能・価格等）の為寸法等を変更する事がありますのでご了承ください。
