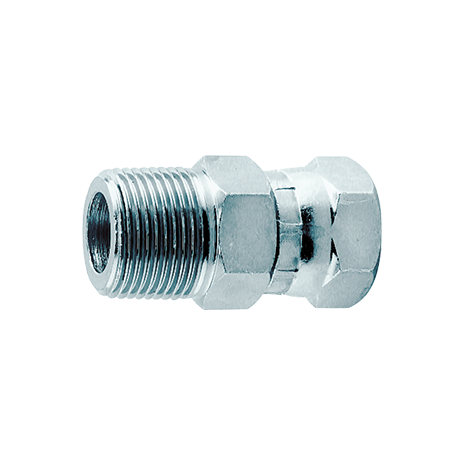

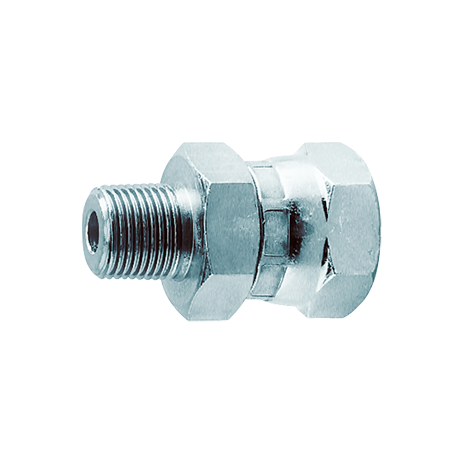

ストレートアダプター SR06

材質

鉄

タイプ

ストレート

ねじ形状

オスねじ
袋ナット／加締ナット

シール形状

オスシート
シール材

ねじタイプ

G／PF
R／Rc／PT

付加機能

最高使用圧力

JIS B 8363

ネジサイズ	1/4	3/8	1/2	3/4	1	1 1/4	1 1/2	2
最高使用圧力　MPa	35	35	35	28	21	17	11	11

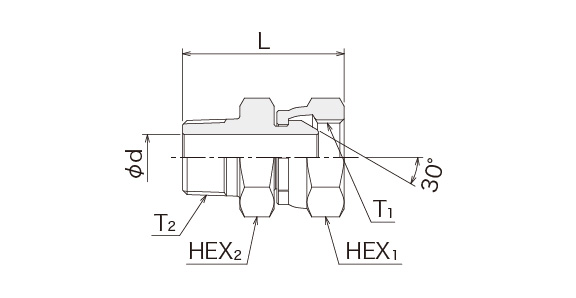

同径

接続口金具：SR02

材　　質：SS400又はS15C相当以上
表面処理：電気亜鉛めっき三価クロメート

呼び径	ねじT₁	ねじT₂	Φdmm	Lmm	HEX₁mm	HEX₂mm
3	G1/8	R1/8	3.0	31	14	14
6	G1/4	R1/4	5.5	38	19	19
9	G3/8	R3/8	7.0	42	22	22
12	G1/2	R1/2	10.0	50	27	27
19	G3/4	R3/4	16.0	56	36	36
25	G1	R1	22.0	60	41	41
32	G1 1/4	R1 1/4	28.0	69	50	50
38	G1 1/2	R1 1/2	34.0	72	60	60
50	G2	R2	45.0	82	70	70
65	G2 1/2	R2 1/2	56.0	100	90	80
75	G3	R3	69.0	107	100	90

（注意）予告なしに、改善（品質・性能・価格等）の為寸法等を変更する事がありますのでご了承ください。

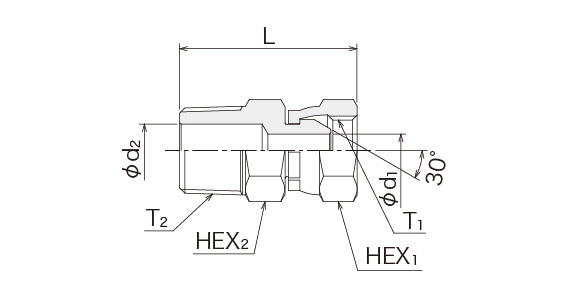

異径

接続口金具：SR02

材　　質：SS400又はS15C相当以上
表面処理：電気亜鉛めっき三価クロメート

呼び径	ねじT₁	ねじT₂	Φd₁mm	Φd₂mm	Lmm	HEX₁mm	HEX₂mm
3×6	G1/8	R1/4	3.6	3.6	35	14	14
6×9	G1/4	R3/8	5.5	7.0	40	19	19
9×12	G3/8	R1/2	7.0	10.0	47	22	22
12×19	G1/2	R3/4	10.0	16.0	54	27	27
19×25	G3/4	R1	16.0	22.0	58	36	36
25×32	G1	R1 1/4	22.0	28.0	65	41	50
32×38	G1 1/4	R1 1/2	28.0	34.0	68	50	60
38×50	G1 1/2	R2	34.0	45.0	76	60	70

＊印は受注生産

（注意）予告なしに、改善（品質・性能・価格等）の為寸法等を変更する事がありますのでご了承ください。

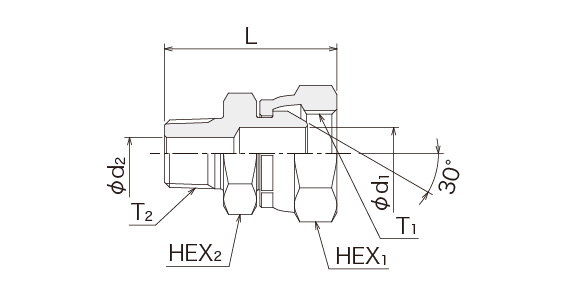

異径

接続口金具：SR02

材　　質：SS400又はS15C相当以上
表面処理：電気亜鉛めっき三価クロメート

呼び径	ねじT₁	ねじT₂	Φd₁mm	Φd₂mm	Lmm	HEX₁mm	HEX₂mm
6×3	G1/4	R1/8	5.5	4.0	35	19	19
9×6	G3/8	R1/4	7.0	5.5	40	22	22
12×9	G1/2	R3/8	10.0	7.0	47	27	27
19×12	G3/4	R1/2	16.0	10.0	53	36	32
25×19	G1	R3/4	22.0	16.0	58	41	38
32×25	G1 1/4	R1	28.0	22.0	63	50	41
38×32	G1 1/2	R1 1/4	34.0	28.0	71	60	50
50×38	G2	R1 1/2	45.0	34.0	77	70	60

＊印は受注生産

（注意）予告なしに、改善（品質・性能・価格等）の為寸法等を変更する事がありますのでご了承ください。
