T型アダプター SNT
材質
- 鉄
タイプ
- T型
ねじ形状
- メスねじ
シール形状
- シール材
ねじタイプ
- R/Rc/PT
付加機能
最高使用圧力
JIS B 8363
ネジサイズ | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1 1/4 | 1 1/2 | 2 |
---|---|---|---|---|---|---|---|---|
最高使用圧力 MPa | 35 | 35 | 35 | 28 | 21 | 17 | 11 | 11 |
接続口金具:SR01
- 材 質:SS400又はS15C相当以上
- 表面処理:電気亜鉛めっき三価クロメート

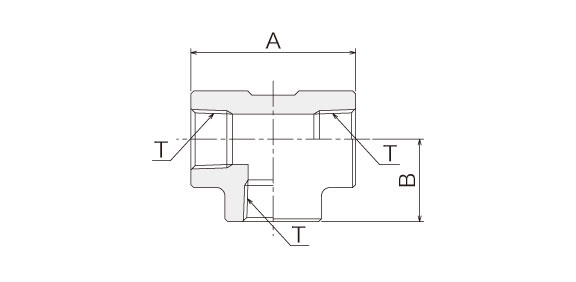

呼び径 | ねじT | Amm | Bmm |
---|---|---|---|
6 | Rc1/4 | 40 | 20.0 |
9 | Rc3/8 | 48 | 24.0 |
12 | Rc1/2 | 58 | 29.0 |
19 | Rc3/4 | 64 | 32.0 |
25 | Rc1 | 76 | 38.0 |
(注意)予告なしに、改善(品質・性能・価格等)の為寸法等を変更する事がありますのでご了承ください。
