製品情報PRODUCT
スイベル SKL35
材質
- 鉄
タイプ
- 90°エルボ
ねじ形状
- オスねじ
- メスねじ
シール形状
- シール材
ねじタイプ
- R／Rc／PT
付加機能
- スイベル
接続口金具：SR01
- 材 質：SS400又はS15C相当以上
- 表面処理：電気亜鉛めっき三価クロメート

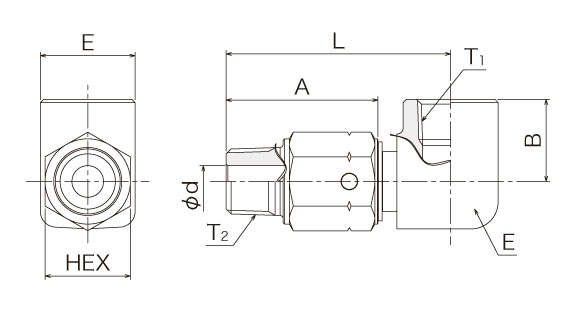

| 呼び径 | ねじT1 | ねじT2 | Amm | Bmm | Φdmm | Emm | Lmm | HEXmm |
|---|---|---|---|---|---|---|---|---|
| 6 | Rc1/4 | R1/4 | 39 | 18 | 5 | 19 | 53 | 19 |
| 9 | Rc3/8 | R3/8 | 41 | 18 | 7 | 24 | 59 | 22 |
| 12 | Rc1/2 | R1/2 | 48 | 26 | 10 | 30 | 71 | 27 |
| 19 | Rc3/4 | R3/4 | 52 | 30 | 16 | 36 | 77 | 36 |
| 25 | Rc1 | R1 | 56 | 36 | 21 | 45 | 86 | 41 |
（注意）予告なしに、改善（品質・性能・価格等）の為寸法等を変更する事がありますのでご了承ください。
常用圧力
単位：kgf/cm2
| 型式 | 材質 | 6・9・12 | 19・25 | 32・38・50 |
|---|---|---|---|---|
| SK/SKL | SS | 210 | 140 | - |
| SUS304 | 70 | 50 | - | |
| SFS/SFL | SS | - | - | 70 |
保証期間
1年間、または揺動回数10万回
