ストレートアダプター OB（異径ソケット）
材質
- 鉄
タイプ
- ストレート
ねじ形状
- メスねじ
シール形状
- シール材
ねじタイプ
- R／Rc／PT
付加機能
最高使用圧力
JIS B 8363
| ネジサイズ | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1 1/4 | 1 1/2 | 2 |
|---|---|---|---|---|---|---|---|---|
| 最高使用圧力 MPa | 35 | 35 | 35 | 28 | 21 | 17 | 11 | 11 |
接続口金具：SR01
- 材 質：SS400又はS15C相当以上
- 表面処理：電気亜鉛めっき三価クロメート

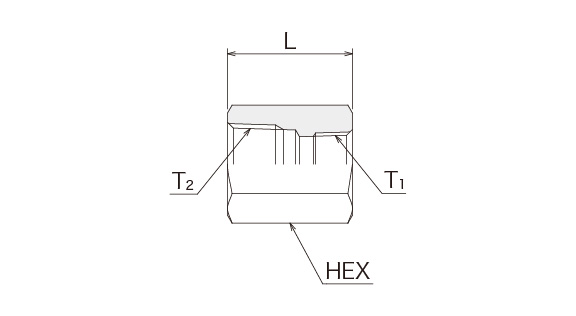

| 呼び径 | ねじT1 | ねじT2 | Lmm | HEXmm |
|---|---|---|---|---|
| 3×6 | Rc1/8 | Rc1/4 | 23 | 19 |
| 3×9 | Rc1/8 | Rc3/8 | 25 | 22 |
| 6×9 | Rc1/4 | Rc3/8 | 28 | 22 |
| 6×12 | Rc1/4 | Rc1/2 | 31 | 27 |
| 9×12 | Rc3/8 | Rc1/2 | 33 | 27 |
| 9×19 | Rc3/8 | Rc3/4 | 35 | 36 |
| 12×19 | Rc1/2 | Rc3/4 | 38 | 36 |
| 12×25 | Rc1/2 | Rc1 | 41 | 41 |
| 19×25 | Rc3/4 | Rc1 | 43 | 41 |
（注意）予告なしに、改善（品質・性能・価格等）の為寸法等を変更する事がありますのでご了承ください。
