ストレートアダプター NA（ニップル）
材質
- 鉄
タイプ
- ストレート
ねじ形状
- オスねじ
シール形状
- シール材
ねじタイプ
- R／Rc／PT
付加機能
最高使用圧力
JIS B 8363
| ネジサイズ | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1 1/4 | 1 1/2 | 2 |
|---|---|---|---|---|---|---|---|---|
| 最高使用圧力 MPa | 35 | 35 | 35 | 28 | 21 | 17 | 11 | 11 |
- 材 質：SS400又はS15C相当以上
- 表面処理：電気亜鉛めっき三価クロメート

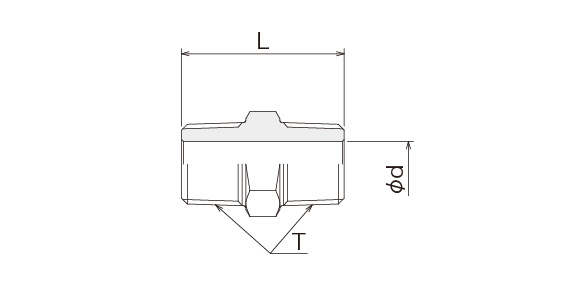

| 呼び径 | ねじT | Φdmm | Lmm | HEXmm |
|---|---|---|---|---|
| 3 | R1/8 | 4 | 24 | 12 |
| 6 | R1/4 | 7 | 34 | 17 |
| 9 | R3/8 | 9 | 36 | 19 |
| 12 | R1/2 | 12 | 43 | 24 |
| 19 | R3/4 | 16 | 48 | 30 |
| 25 | R1 | 20 | 55 | 36 |
| 32 | R1 1/4 | 28 | 60 | 46 |
| 38 | R1 1/2 | 33 | 62 | 50 |
| 50 | R2 | 44 | 72 | 65 |
（注意）予告なしに、改善（品質・性能・価格等）の為寸法等を変更する事がありますのでご了承ください。
