製品情報PRODUCT

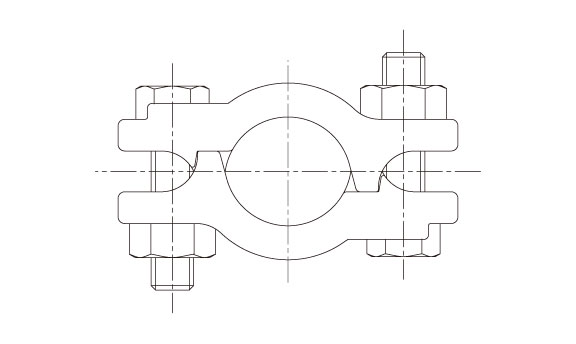

クランプ インターロックバンド
材質
- 鉄
タイプ
- クランプ
ねじ形状
シール形状
ねじタイプ
付加機能
最高使用圧力
JIS B 8363
ネジサイズ | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1 1/4 | 1 1/2 | 2 |
---|---|---|---|---|---|---|---|---|
最高使用圧力 MPa | 35 | 35 | 35 | 28 | 21 | 17 | 11 | 11 |
- 材 質:FCD450/S45C
- 表面処理:電気亜鉛めっき三価クロメート
呼び径 |
締付範囲 | バンド巾 |
|
---|---|---|---|
最大ー最小 | |||
1/2 | 12 | 24-20 | 22 |
3/4 | 19 | 30-26 | 25 |
1 | 25 | 37-32 | 26 |
1 1/4 | 32 | 46-43 | 38 |
1 1/2 | 38 | 55-49 | 38 |
2 | 50 | 70-65 | 40 |
(注意)予告なしに、改善(品質・性能・価格等)の為寸法等を変更する事がありますのでご了承ください。
