口金 8005
材質
- 鉄
タイプ
- 口金
ねじ形状
- 袋ナット／加締ナット
シール形状
- Oリング
ねじタイプ
- G／PF
付加機能
最高使用圧力
JIS B 8363
| ネジサイズ | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1 1/4 | 1 1/2 | 2 |
|---|---|---|---|---|---|---|---|---|
| 最高使用圧力 MPa | 35 | 35 | 35 | 28 | 21 | 17 | 11 | 11 |
- 材 質：SS400又はS15C相当以上
- 表面処理：電気亜鉛めっき三価クロメート

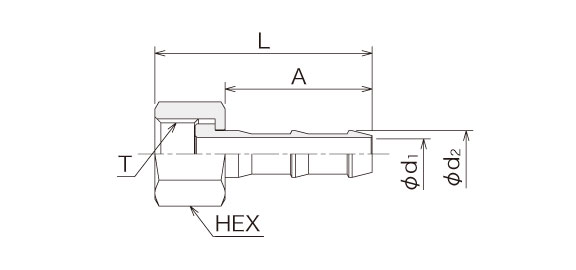

| 呼び径 | ねじT | Amm | Φd1mm | Φd2mm | Lmm | HEXmm |
|---|---|---|---|---|---|---|
| 6 | G1/4 | 36 | 4 | 8.0 | 53 | 19 |
| 9 | G3/8 | 39 | 6 | 11.0 | 57 | 22 |
| 12 | G1/2 | 44 | 10 | 14.0 | 65 | 27 |
| 19 | G3/4 | 53 | 16 | 21.0 | 77 | 32 |
| 25 | G1 | 58 | 21 | 27.2 | 86 | 38 |
| 32 | G1 1/4 | 65 | 28 | 35.0 | 96 | 50 |
| 38 | G1 1/2 | 76 | 33 | 41.0 | 107 | 60 |
| 50 | G2 | 79 | 45 | 52.8 | 112 | 70 |
（注意）予告なしに、改善（品質・性能・価格等）の為寸法等を変更する事がありますのでご了承ください。
