口金 7001
材質
- 鉄
タイプ
- 口金
ねじ形状
- オスねじ
シール形状
- シール材
ねじタイプ
- R／Rc／PT
付加機能
最高使用圧力
JIS B 8363
| ネジサイズ | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1 1/4 | 1 1/2 | 2 |
|---|---|---|---|---|---|---|---|---|
| 最高使用圧力 MPa | 35 | 35 | 35 | 28 | 21 | 17 | 11 | 11 |
接続アダプター：SR07・SR08・SR17・SR18 他Rcねじ
- 材 質：SS400又はS15C相当以上
- 表面処理：電気亜鉛めっき三価クロメート

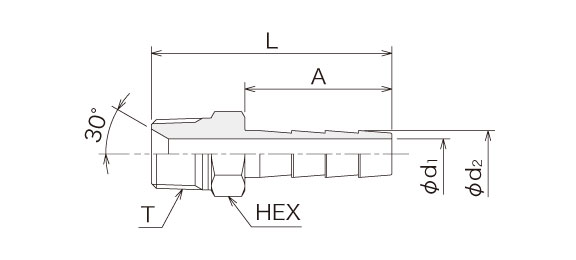

| 呼び径 | ねじT | Amm | Φd1mm | Φd2mm | Lmm | HEXmm | 山数 |
|---|---|---|---|---|---|---|---|
| 6 | R1/4 | 36 | 4 | 7.5 | 57 | 17 | 3 |
| 9 | R3/8 | 39 | 6 | 10.5 | 63 | 19 | 3 |
| 12 | R1/2 | 44 | 9 | 14.0 | 72 | 22 | 3 |
| 19 | R3/4 | 53 | 16 | 20.5 | 85 | 27 | 3 |
| 25 | R1 | 58 | 21 | 27.0 | 92 | 35 | 3 |
| 32 | R1 1/4 | 65 | 27 | 34.0 | 105 | 46 | 3 |
| 38 | R1 1/2 | 76 | 31 | 40.3 | 117 | 50 | 4 |
| 50 | R2 | 79 | 44 | 52.0 | 125 | 63 | 4 |
| 65 | R2 1/2 | 91 | 56 | 65.0 | 140 | 80 | 5 |
| 75 | R3 | 106 | 69 | 77.5 | 160 | 90 | 5 |
| 100 | R4 | 133 | 85 | 102.0 | 200 | 120 | 5 |
（注意）予告なしに、改善（品質・性能・価格等）の為寸法等を変更する事がありますのでご了承ください。
