クランプ 5540-02（スプリットフランジ用クランプハーフ）
材質
- 鉄
タイプ
- クランプ
ねじ形状
シール形状
ねじタイプ
- ユニファイ
付加機能
最高使用圧力
JIS B 8363
| ネジサイズ | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1 1/4 | 1 1/2 | 2 |
|---|---|---|---|---|---|---|---|---|
| 最高使用圧力 MPa | 35 | 35 | 35 | 28 | 21 | 17 | 11 | 11 |
- 材 質：FCD450/S45C
- 表面処理：電気亜鉛めっき三価クロメート

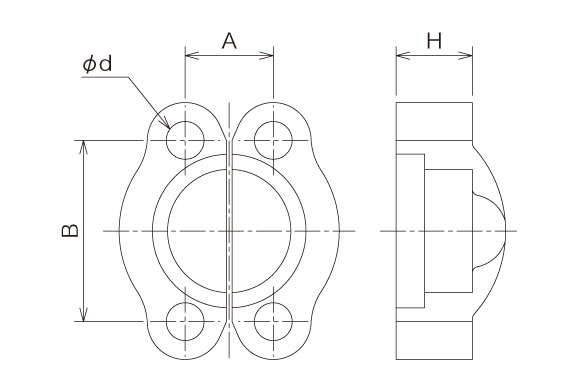

| PART No. | Amm | Bmm | Φdmm | Hmm |
|---|---|---|---|---|
| 5540-02-08 | 18.24 | 40.49 | 8.74 | 16 |
| 5540-02-12 | 23.82 | 50.80 | 10.31 | 19 |
| 5540-02-16 | 27.78 | 57.15 | 11.91 | 24 |
| 5540-02-20 | 31.76 | 66.68 | 13.49 | 27 |
| 5540-02-24 | 36.52 | 79.38 | 16.66 | 30 |
| 5540-02-32 | 44.46 | 96.82 | 19.84 | 37 |
SAE6000psi
（注意）予告なしに、改善（品質・性能・価格等）の為寸法等を変更する事がありますのでご了承ください。
