クランプ 5400-00(スプリットフランジ用クランプハーフ)

材質

タイプ

  • クランプ

ねじ形状

    シール形状

      ねじタイプ

      • ユニファイ

      付加機能

        最高使用圧力

        JIS B 8363

        ネジサイズ1/43/81/23/411 1/41 1/22
        最高使用圧力 MPa3535352821171111

        5400-00

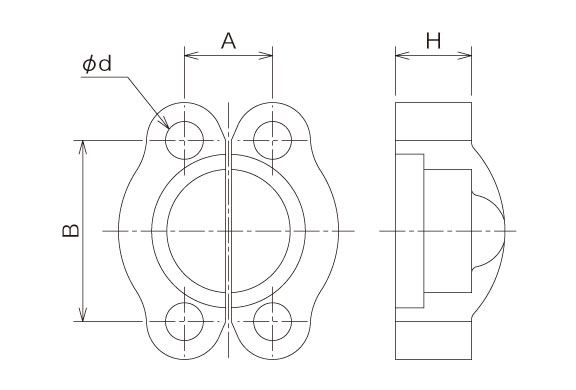

        図面

        • 材  質:FCD450/S45C
        • 表面処理:電気亜鉛めっき三価クロメート
        PART No. Amm Bmm Φdmm Hmm
        5400-00-08 17.48 38.10  8.74 13
        5400-00-12 22.26 47.63 10.31 14
        5400-00-16 26.16 52.37 10.31 16
        5400-00-20 30.18 58.72 11.91 14
        5400-00-24 35.72 69.85 13.49 16
        5400-00-32 42.88 77.77 13.49 16

        SAE3000psi

        (注意)予告なしに、改善(品質・性能・価格等)の為寸法等を変更する事がありますのでご了承ください。
