ストレートアダプター US0609

材質

タイプ

  • ストレート

ねじ形状

  • オスねじ
  • 袋ナット/加締ナット

シール形状

  • オスシート
  • メスシート

ねじタイプ

  • G/PF

付加機能

    最高使用圧力

    JIS B 8363

    ネジサイズ1/43/81/23/411 1/41 1/22
    最高使用圧力 MPa3535352821171111

    同径

    US0609同径

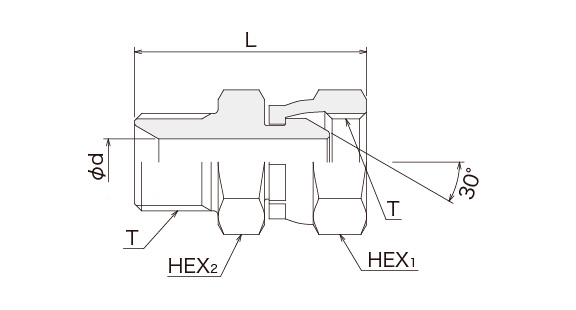

    図面

    接続口金具:SR02・SR05

    • 材  質:SS400又はS15C相当以上
    • 表面処理:電気亜鉛めっき三価クロメート
    呼び径 ねじT Φdmm Lmm HEX1mm HEX2mm
    6 G1/4 5.5 38 19 19
    9 G3/8 7.0 42 22 22
    12 G1/2 10.0 50 27 27
    19 G3/4 16.0 56 36 32
    25 G1 22.0 60 41 41
    32 G1 1/4 28.0 68 50 50
    38 G1 1/2 33.0 71 60 60
    50 G2 44.0 81 70 70

    (注意)予告なしに、改善(品質・性能・価格等)の為寸法等を変更する事がありますのでご了承ください。

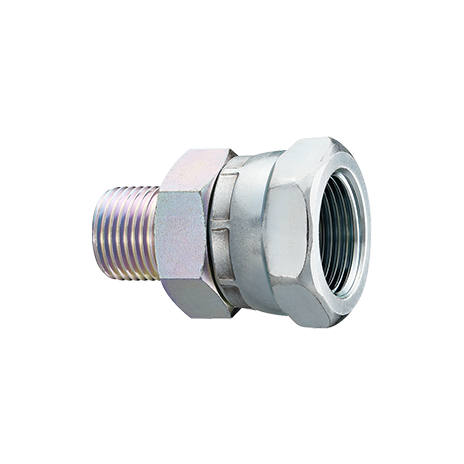

    異径

    US0609異径

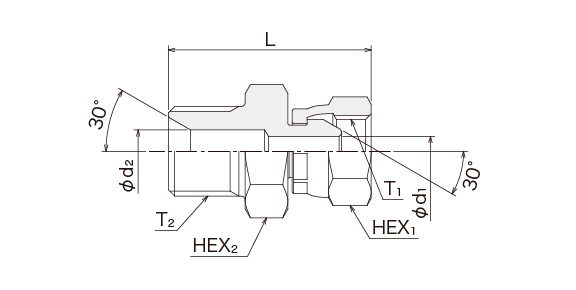

    図面

    接続口金具:SR02・SR05

    • 材  質:SS400又はS15C相当以上
    • 表面処理:電気亜鉛めっき三価クロメート
    呼び径 ねじT1 ねじT2 Φd1mm Φd2mm Lmm HEX1mm HEX2mm
    6×9 G1/4 G3/8 5.5 7.0 40 19 22
    9×12 G3/8 G1/2 7.0 10.0 47 22 27
    12×19 G1/2 G3/4 10.0 16.0 54 27 36
    19×25 G3/4 G1 16.0 22.0 58 36 41
    25×32 G1 G1 1/4 22.0 28.0 65 41 50
    32×38 G1 1/4 G1 1/2 28.0 33.0 69 50 50
    38×50 G1 1/2 G2 33.0 45.5 76 60 60

    印は受注生産

    (注意)予告なしに、改善(品質・性能・価格等)の為寸法等を変更する事がありますのでご了承ください。

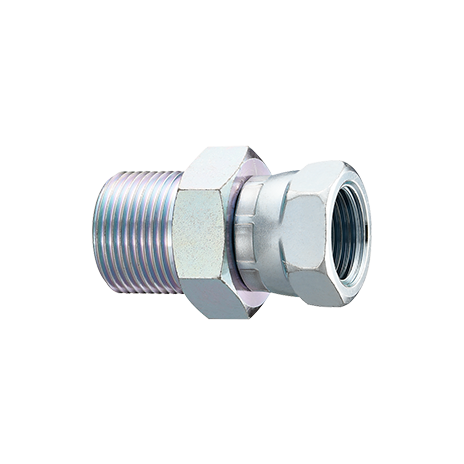

    異径

    US0609異径

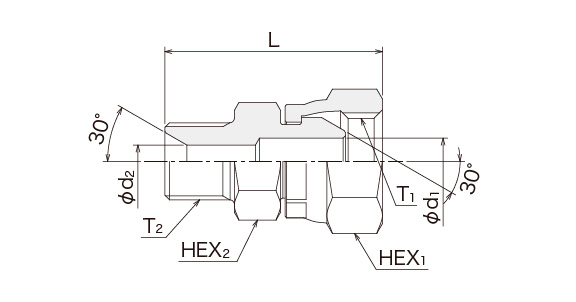

    図面

    接続口金具:SR02・SR05

    • 材  質:SS400又はS15C相当以上
    • 表面処理:電気亜鉛めっき三価クロメート
    呼び径 ねじT1 ねじT2 Φd1mm Φd2mm Lmm HEX1mm HEX2mm
    9×6 G3/8 G1/4 7.0 5.5 40 22 22
    12×9 G1/2 G3/8 10.0 7.0 47 27 27
    19×12 G3/4 G1/2 16.0 10.0 54 36 32
    25×19 G1 G3/4 22.0 16.0 59 41 41
    32×25 G1 1/4 G1 28.0 22.0 67 50 46
    38×32 G1 1/2 G1 1/4 34.0 28.0 72 60 50
    50×38 G2 G1 1/2 45.5 34.0 78 70 60

    印は受注生産

    (注意)予告なしに、改善(品質・性能・価格等)の為寸法等を変更する事がありますのでご了承ください。
