製品情報PRODUCT
90°エルボアダプター UL90(1613)U
材質
- 鉄
タイプ
- 90°エルボ
ねじ形状
- オスねじ
- 袋ナット／加締ナット
シール形状
- オスシート
- メスシート
ねじタイプ
- ユニファイ
付加機能
最高使用圧力
JIS B 8363
| ネジサイズ | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1 1/4 | 1 1/2 | 2 |
|---|---|---|---|---|---|---|---|---|
| 最高使用圧力 MPa | 35 | 35 | 35 | 28 | 21 | 17 | 11 | 11 |
U.png)
U.jpg)

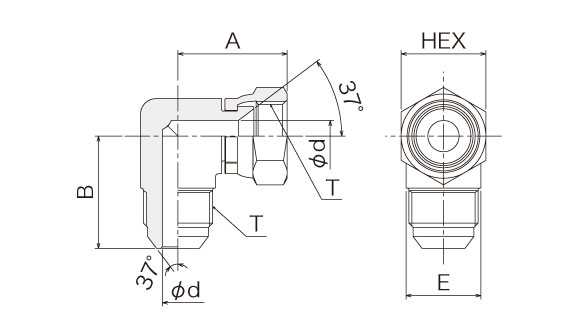

接続口金具：SR04（Uねじ）
- 材 質：SS400又はS15C相当以上
- 表面処理：電気亜鉛めっき三価クロメート
| 呼び径 | ねじT UNF・UN |
Amm | Bmm | Φdmm | Emm | HEXmm |
|---|---|---|---|---|---|---|
| 7/16 | 7/16-20 | 25.4 | 21.0 | 4.4 | 17.0 | 17 |
| 9/16 | 9/16-18 | 31.8 | 26.9 | 7.5 | 14.3 | 19 |
| 3/4 | 3/4-16 | 35.1 | 31.8 | 9.9 | 19.0 | 27 |
| 7/8 | 7/8-14 | 41.2 | 31.3 | 10.0 | 24.0 | 27 |
| 1 1/16 | 1 1/16-12 | 44.5 | 42.0 | 15.5 | 27.0 | 36 |
| 1 5/16 | 1 5/16-12 | 50.8 | 41.1 | 22.0 | 36.0 | 41 |
（注意）予告なしに、改善（品質・性能・価格等）の為寸法等を変更する事がありますのでご了承ください。
