製品情報PRODUCT
90°エルボアダプター UL90(06)
材質
- 鉄
タイプ
- 90°エルボ
ねじ形状
- オスねじ
- 袋ナット／加締ナット
シール形状
- オスシート
- シール材
ねじタイプ
- G／PF
- R／Rc／PT
付加機能
最高使用圧力
JIS B 8363
| ネジサイズ | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1 1/4 | 1 1/2 | 2 |
|---|---|---|---|---|---|---|---|---|
| 最高使用圧力 MPa | 35 | 35 | 35 | 28 | 21 | 17 | 11 | 11 |
.png)
.jpg)
接続口金具：SR02
- 材 質：SS400又はS15C相当以上
- 表面処理：電気亜鉛めっき三価クロメート

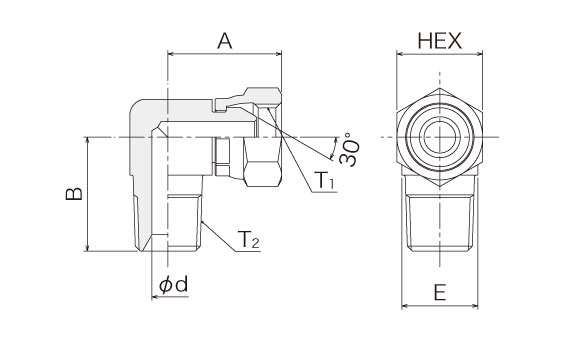

| 呼び径 | ねじT1 | ねじT2 | Amm | Bmm | Φdmm | Emm | HEXmm |
|---|---|---|---|---|---|---|---|
| 6 | G1/4 | R1/4 | 27.0 | 25.0 | 5.5 | 17 | 19 |
| 9 | G3/8 | R3/8 | 32.0 | 30.0 | 7.0 | 19 | 22 |
| 12 | G1/2 | R1/2 | 36.0 | 36.0 | 10.0 | 24 | 27 |
| 19 | G3/4 | R3/4 | 43.0 | 43.0 | 16.0 | 30 | 36 |
| 25 | G1 | R1 | 49.0 | 50.0 | 22.0 | 36 | 41 |
| 32 | G1 1/4 | R1 1/4 | 60.5 | 57.5 | 27.5 | 45 | 50 |
| 38 | G1 1/2 | R1 1/2 | 65.0 | 63.0 | 34.0 | 50 | 60 |
| 50 | G2 | R2 | 75.5 | 73.5 | 45.0 | 63 | 70 |
（注意）予告なしに、改善（品質・性能・価格等）の為寸法等を変更する事がありますのでご了承ください。
