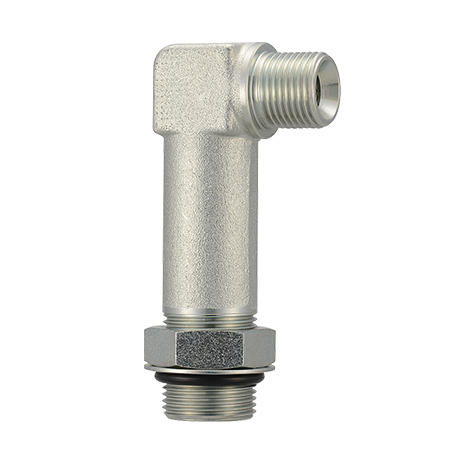

90°エルボアダプター SWO4L

材質

  • 鉄

タイプ

  • 90°エルボ

ねじ形状

  • オスねじ

シール形状

  • メスシート
  • Oリング

ねじタイプ

  • G／PF

付加機能

    最高使用圧力

    JIS B 8363

    ネジサイズ1/43/81/23/411 1/41 1/22
    最高使用圧力　MPa3535352821171111

    同径

    SWO4L同径

    図面

    接続口金具：SR05

    • 材　　質：SS400又はS15C相当以上
    • 表面処理：電気亜鉛めっき三価クロメート
    呼び径 ねじT Amm Bmm Φdmm Emm HEXmm
    6 G1/4 21 56.2 6 14 17
    9 G3/8 27 65.0 7 19 22
    12 G1/2 37 80.0 10 22 27
    19 G3/4 36 85.0 16 27 36
    25 G1 40 102.0 22 36 41

    （注意）予告なしに、改善（品質・性能・価格等）の為寸法等を変更する事がありますのでご了承ください。

    異径

    SWO4L異径

    図面

    接続口金具：SR05

    • 材　　質：SS400又はS15C相当以上
    • 表面処理：電気亜鉛めっき三価クロメート
    呼び径 ねじT1 ねじT2 Amm Bmm Φd1mm Φd2mm Emm HEXmm
    6×9 G1/4 G3/8 23 60 5.5 8 19 22
    9×12 G3/8 G1/2 27 78 8.0 11 22 27
    12×19 G1/2 G3/4 35 90 11.0 16 27 32
    19×25 G3/4 G1 40 102 16.0 22 36 41

    （注意）予告なしに、改善（品質・性能・価格等）の為寸法等を変更する事がありますのでご了承ください。

    異径

    SWO4L異径

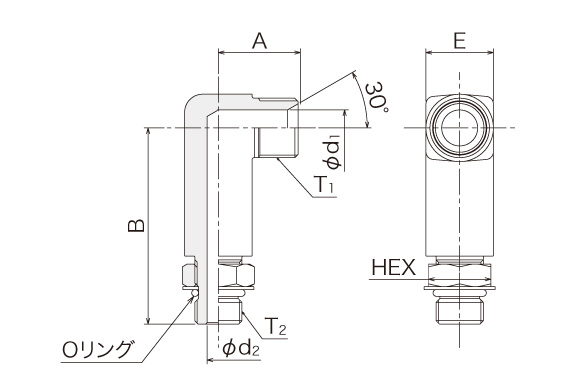

    図面

    接続口金具：SR05

    • 材　　質：SS400又はS15C相当以上
    • 表面処理：電気亜鉛めっき三価クロメート
    呼び径 ねじT1 ねじT2 Amm Bmm Φd1mm Φd2mm Emm HEXmm
    9×6 G3/8 G1/4 25 62 7 7 19 17
    12×9 G1/2 G3/8 30 68 11 8 22 22
    19×12 G3/4 G1/2 35 78 16 11 27 27
    25×19 G1 G3/4 40 90 22 16 36 32

    （注意）予告なしに、改善（品質・性能・価格等）の為寸法等を変更する事がありますのでご了承ください。
