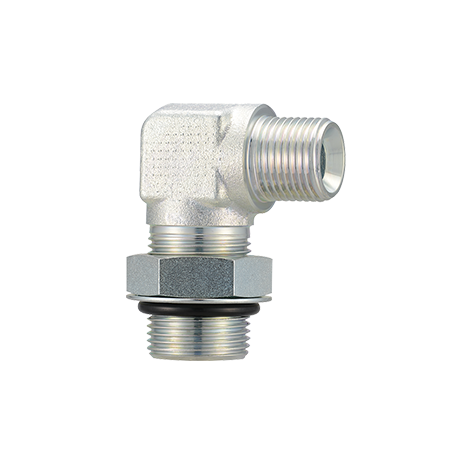

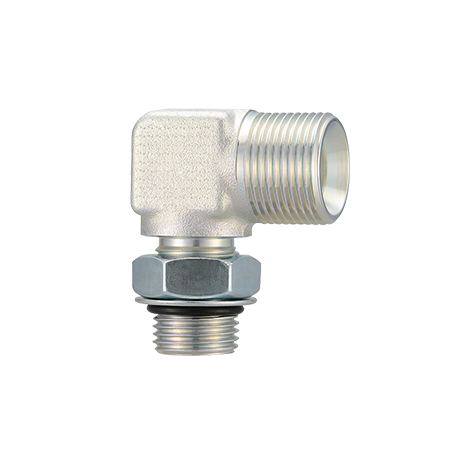

90°エルボアダプター SWO4
材質
- 鉄
タイプ
- 90°エルボ
ねじ形状
- オスねじ
シール形状
- メスシート
- Oリング
ねじタイプ
- G／PF
付加機能
最高使用圧力
JIS B 8363
| ネジサイズ | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1 1/4 | 1 1/2 | 2 |
|---|---|---|---|---|---|---|---|---|
| 最高使用圧力 MPa | 35 | 35 | 35 | 28 | 21 | 17 | 11 | 11 |
同径
接続口金具：SR05
- 材 質：SS400又はS15C相当以上
- 表面処理：電気亜鉛めっき三価クロメート

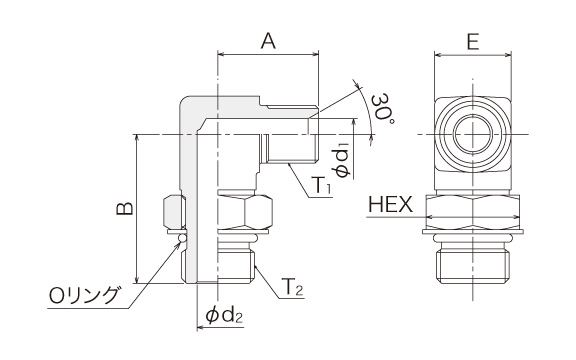

| 呼び径 | ねじT | Amm | Bmm | Φdmm | Emm | HEXmm |
|---|---|---|---|---|---|---|
| 6 | G1/4 | 21.0 | 32 | 5.5 | 14 | 17 |
| 9 | G3/8 | 28.0 | 37 | 9.0 | 19 | 22 |
| 12 | G1/2 | 30.0 | 43 | 11.5 | 22 | 27 |
| 19 | G3/4 | 36.0 | 49 | 16.0 | 27 | 32 |
| 25 | G1 | 40.0 | 52 | 21.0 | 36 | 41 |
| 32 | G1 1/4 | 48.0 | 65 | 28.0 | 46 | 50 |
| 38 | G1 1/2 | 56.5 | 66 | 34.0 | 50 | 55 |
| 50 | G2 | 66.0 | 92 | 44.0 | 63 | 70 |
（注意）予告なしに、改善（品質・性能・価格等）の為寸法等を変更する事がありますのでご了承ください。
異径
接続口金具：SR05
- 材 質：SS400又はS15C相当以上
- 表面処理：電気亜鉛めっき三価クロメート
| 呼び径 | ねじT1 | ねじT2 | Amm | Bmm | Φd1mm | Φd2mm | Emm | HEXmm |
|---|---|---|---|---|---|---|---|---|
| 6×9 | G1/4 | G3/8 | 23 | 37 | 5.5 | 8 | 19.0 | 22 |
| 9×12 | G3/8 | G1/2 | 29 | 43 | 9.0 | 12 | 22.0 | 27 |
| 12×19 | G1/2 | G3/4 | 35 | 49 | 11.5 | 15.5 | 27.0 | 32 |
| 19×25 | G3/4 | G1 | 40 | 52 | 16.0 | 22 | 33.3 | 41 |
（注意）予告なしに、改善（品質・性能・価格等）の為寸法等を変更する事がありますのでご了承ください。
異径
接続口金具：SR05
- 材 質：SS400又はS15C相当以上
- 表面処理：電気亜鉛めっき三価クロメート
| 呼び径 | ねじT1 | ねじT2 | Amm | Bmm | Φd1mm | Φd2mm | Emm | HEXmm |
|---|---|---|---|---|---|---|---|---|
| 9×6 | G3/8 | G1/4 | 25 | 31 | 7 | 7 | 19 | 17 |
| 12×9 | G1/2 | G3/8 | 28 | 37 | 11 | 8 | 22 | 22 |
| 19×12 | G3/4 | G1/2 | 34 | 43 | 16 | 11 | 27 | 27 |
| 25×19 | G1 | G3/4 | 40 | 52 | 22 | 16 | 33 | 32 |
（注意）予告なしに、改善（品質・性能・価格等）の為寸法等を変更する事がありますのでご了承ください。
