90°エルボアダプター SWO3U
材質
- 鉄
タイプ
- 90°エルボ
ねじ形状
- オスねじ
シール形状
- オスシート
- Oリング
ねじタイプ
- ユニファイ
付加機能
最高使用圧力
JIS B 8363
| ネジサイズ | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1 1/4 | 1 1/2 | 2 |
|---|---|---|---|---|---|---|---|---|
| 最高使用圧力 MPa | 35 | 35 | 35 | 28 | 21 | 17 | 11 | 11 |
接続口金具：SR04（Uねじ）
- 材 質：SS400又はS15C相当以上
- 表面処理：電気亜鉛めっき三価クロメート

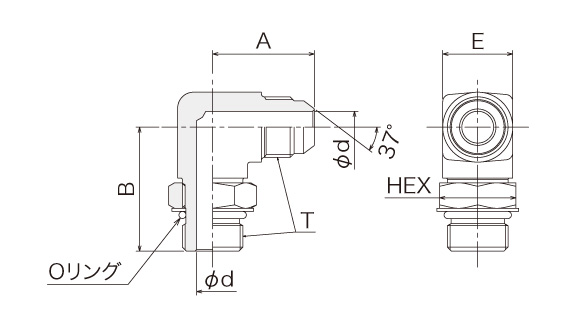

| 呼び径 | ねじT UNF・UN |
Amm | Bmm | Φdmm | Emm | HEXmm |
|---|---|---|---|---|---|---|
| 7/16 | 7/16-20 | 22.6 | 26 | 4.4 | 11 | 14.0 |
| 9/16 | 9/16-18 | 27.0 | 32 | 7.5 | 14 | 17.5 |
| 3/4 | 3/4-16 | 32.0 | 37 | 9.9 | 19 | 22.0 |
| 7/8 | 7/8-14 | 36.8 | 43 | 12.3 | 22 | 25.4 |
| 1 1/16 | 1 1/16-12 | 42.2 | 49 | 15.5 | 27 | 32.0 |
| 1 5/16 | 1 5/16-12 | 46.0 | 52 | 21.5 | 36 | 41.0 |
（注意）予告なしに、改善（品質・性能・価格等）の為寸法等を変更する事がありますのでご了承ください。
